当对部件或脚本功能设置地址时，应使用人机界面内部寄存器区分它们。例如，在设置字开关的[字地址]时，当使用人机界面内部寄存器时可以选择以下两种类型的寄存器代码，但是请注意，支持的通讯方式根据地址区的不同而有所不同。
[#INTERNAL]LS
用Direct Access方式在控制器/PLC中分配的用户区。不能使用Memory Link方式进行通讯。
[#INTERNAL]USR
可任意设置为工作区的一个区。Direct Access方式和Memory Link方式均可使用。
[#MEMLINK]
仅供用Memory Link方式进行通讯所使用的用户区不能使用Direct Access方式进行通讯。

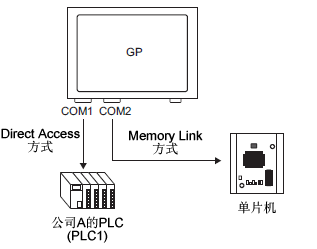

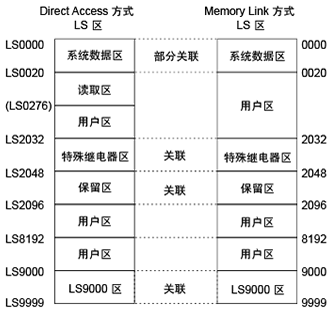

除某些地址外，Direct Access方式和Memory Link方式的LS区(系统数据区)是相互关联的。
Direct Access方式(LS区)中的系统数据区和Memory Link方式的系统数据区是部分关联的。请确认相应表中的详情。
|
描述 |
Direct Access方式 |
Memory Link方式 |
|---|---|---|
|
当前画面号 |
LS0000 |
0015 (读取) |
|
错误状态 |
LS0001 |
0003 |
|
时钟数据当前值(年) |
LS0002 |
0014 (读取) |
|
时钟数据当前值(月) |
LS0003 |
0005 (读取) |
|
时钟数据当前值(日) |
LS0004 |
0006 (读取) |
|
时钟数据当前值(时间) |
LS0005 |
0007, 0008 (读取) |
|
状态 |
LS0006 |
0001 |
|
保留 |
LS0007 |
无 |
|
切换到画面 |
LS0008 |
0015 (写入) |
|
画面显示ON/OFF |
LS0009 |
0012 |
|
时钟数据预设值(年) |
LS0010 |
0004 (写入) |
|
时钟数据预设值(月) |
LS0011 |
0005 (写入) |
|
时钟数据预设值(日) |
LS0012 |
0006 (写入) |
|
时钟数据预设值(时间) |
LS0013 |
0007, 0008 (写入) |
|
控制 |
LS0014 |
0011 |
|
保留 |
LS0015 |
无 |
|
窗口控制 |
LS0016 |
0016 |
|
窗口编号 |
LS0017 |
0017 |
|
窗口显示位置(X坐标) |
LS0018 |
0018 |
|
窗口显示位置(Y坐标) |
LS0019 |
0019 |
|
中断输出(当触摸为OFF时) |
无 |
0010 |
|
中断输出数据(当触摸为ON时) |
无 |
0013 |
有些LS区与控制器/PLC进行通讯。例如，如果从单片机或其他主机上将[切换到画面号]更改为3 (Memory Link方式地址0015)，会将3保存在人机界面内关联的Direct Access方式地址LS0008中。要确保LS区的操作不会受到这些更改的影响。
