A.2.1 设置步骤 - 监控寄存器地址的值(寄存器监控)

1. 在系统设置窗口中点击[主机]。



   • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

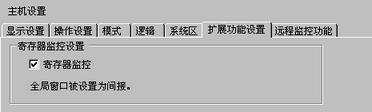

2. 打开[扩展功能设置]选项卡，勾选[寄存器监控]复选框。


3. 传输工程文件至人机界面。



   • 寄存器监控画面使用全局窗口在人机界面上显示的。因此，在执行寄存器监控时，不显示其他全局窗口。

   • 启用[寄存器监控]，将[模式]选项卡上的[全局窗口操作]自动指定为[间接]。
