该地址控制数据写入。指定文件编号并向该地址写入命令。数据被保存到CF卡或USB存储器。
数据被写入CF卡或USB存储设备。处理结果(状态)将反映在该地址中。
|
模式 |
字数据 |
描述 |
|---|---|---|
|
命令 |
0001h |
配方数据 |
|
0002h |
GP-PRO/PB III for Windows 记录数据（兼容）*1 | |
|
0003h |
GP-PRO/PB III for Windows折线图数据(兼容) | |
|
0004h |
GP-PRO/PB III for Windows采样数据(兼容) | |
|
0005h |
块1的历史报警数据 | |
|
0006h |
块2的历史报警数据 | |
|
0007h |
块3的历史报警数据 | |
|
0008h |
块4的历史报警数据 | |
|
0009h |
块5的历史报警数据 | |
|
000Ah |
块6的历史报警数据 | |
|
000Bh |
块7的历史报警数据 | |
|
000Ch |
块8的历史报警数据 | |
|
0020h |
GP-PRO/PB III for Windows 数据记录(循环)自动存储开始(兼容)*2 | |
|
0021h |
GP-PRO/PBIII for Windows数据记录(循环)自动存储完成(兼容) | |
|
状态 |
0000h |
成功完成 |
|
0100h |
写入错误 | |
|
0200h |
未插入CF卡/USB存储设备，或未关CF卡盖。 | |
|
0300h |
没有可加载的数据(当未指定数据时) | |
|
0400h |
文件编号错误(文件编号超出范围) | |
|
2000h |
GP-PRO/PBIII for Windows数据记录(循环)自动存储正确响应(兼容) 在自动存储模式中控制地址变成该值。当该值更改时，自动存储模式结束。 |
*1 使用 [以CSV格式显示/保存] 选项卡中定义的格式输出CSV文件。保存的采样组编号是固定的(1)。如果定义的文件号已经存在，文件将被覆盖。
在写入一个命令前，在控制字地址的下一个地址中指定0-65535范围内的文件编号。

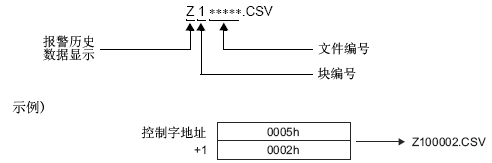

例如，在写入一个命令后，报警历史数据以如下文件名被保存到CF卡/USB存储器的[报警]文件夹中：
当人机界面重置CF卡时，会创建一个文件夹来保存数据。
|
文件夹 |
要保存的数据 |
文件名 |
|---|---|---|
|
\FILE |
配方数据 |
F*****.BIN |
|
传输CSV数据 |
ZR*****.CSV | |
|
\LOG |
GP-PRO/PB III for Windows记录数据(兼容) |
ZL*****.CSV |
|
\DATE |
图像画面 |
I*****.BIN |
|
音频数据 |
O*****.BIN | |
|
\CAPTURE |
画面捕捉 视频捕捉 |
CP*****.JPG |
|
\MOVIE |
影像文件 |
*.SDX |
|
\TREND |
GP-PRO/PB III for Windows折线图数据(兼容) |
ZT*****.CSV |
|
GP-PRO/PB III for Windows采样数据(兼容) |
ZS*****.CSV | |
|
\ALARM |
块1的历史报警数据 |
Z1*****.CSV |
|
块2的历史报警数据 |
Z2*****.CSV | |
|
块3的历史报警数据 |
Z3*****.CSV | |
|
块4的历史报警数据 |
Z4*****.CSV | |
|
块5的历史报警数据 |
Z5*****.CSV | |
|
块6的历史报警数据 |
Z6*****.CSV | |
|
块7的历史报警数据 |
Z7*****.CSV | |
|
块8的历史报警数据 |
Z8*****.CSV | |
|
\SRAM |
备份SRAM数据 |
ZD*****.BIN |
|
\SAMP01 |
采样组1的数据 |
SA*****.CSV |
|
・ ・ ・ |
・ ・ ・ |
|
|
\SAMP64 |
采样组64的数据 |
SA*****.CSV |
