报警数据可以用CSV文件导入/导出。
可以在Microsoft Excel等电子数据表格软件中创建和编辑CSV文件。
CSV文件格式

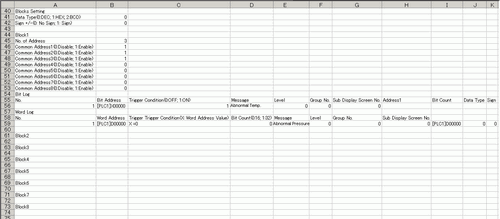

在[报警]中,点击[导出],以CSV格式文件输出报警设置的信息,如下所示。如下图像显示当在Microsoft Excel中打开时数据是如何显示的。
当您以CSV文件格式创建新报警时,请按如下格式输入项目。
输入项目名称,即使您不使用它。不要编辑或删除CSV文件的导出项目名称。否则会发生错误,您将不能进行导入。
您可以导入从GP-PRO/PBIII中导出的CSV文件。

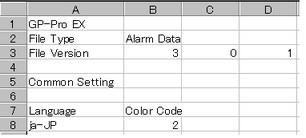

页眉信息
在[通用设置]的[报警类型]下选择[扩展],File Version(文件版本)行右侧的数字变为0。
通用设置:通用设置
语言设置用如下文本设置报警消息语言。
ja-JP:日语、en-US:ASCII、zh-CN:中文(简体)、zh-TW:中文(繁体)、ko-KR:韩语、ru-ru:俄语、th-TH:泰语
颜色代码:用如下文本设置报警消息颜色。)
0: 65535色,无闪烁
1: 32768色1速闪烁(保留)
2: 16384色3速闪烁(保留)
4: 4096色3速闪烁(保留)
5: 单色16级,3速闪烁
6: 256色,无闪烁
7: 64色,3速闪烁
8: 16色,1速闪烁
9: 单色8级,1速闪烁
10: 单色8级无闪烁
块设置:块设置
块编号:块编号
历史:历史“0:禁用,1:启用”
历史记录:历史[记录]
日志:日志“0:禁用,1:启用”
日志记录:日志历史[记录]
活动:活动“0:禁用,1:启用”
活动记录:活动历史[记录]

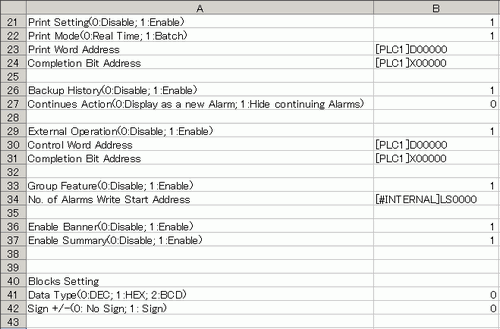

打印设置(0:禁用,1:启用):打印设置“0:禁用,1:启用”
打印模式(0:实时,1:批):打印模式“0:实时,1:批打印”
打印字地址:打印字地址(输入示例,[PLC1] D00100)
完成位地址:完成位地址
备份历史(0:禁用,1:启用):备份历史“0:禁用,1:启用"
: 上电时继续报警操作 "0:显示为新报警,1:隐藏继续报警"
外部操作(0:禁用,1:启用):外部操作
控制字地址:控制字地址
完成位地址:完成位地址
组功能(0:禁用,1:启用):启用组功能“0:禁用,1:启用”
报警数量写入起始地址:保存报警数量的写入起始地址
累计 (0:禁用;1:启用):保持累计/计数(报警的累计次数及触发报警的次数)(0:禁用;1:启用)
保存到 (0:CF 卡;1:USB):保存到(0:CF卡;1:USB存储器)
触发(0:恒定周期;1:位ON;2:位更改):保持条件:(0: 周期;1:位ON;2:位更改)
周期:保存周期
控制位地址:用于保存的控制位地址
状态地址:用于保存的状态地址
启用滚动报警(0:禁用,1:启用):启用滚动报警“0:禁用,1:启用”
启用摘要(0:禁用,1:启用):启用摘要“0:禁用,1:启用”
块设置
数据类型(0:DEC,1:HEX,2:BCD):数据类型(当设置了[位监控]时,数据类型为“0”。)“0:DEC,1:HEX,2:BCD”
符号+/-(0:无符号,1:符号):符号(当设置了[位监控]时,符号为“0”。)0:无符号,1:符号”
模块数:模块数(指定监控地址的模块数)
轮询周期:轮询频率(用于读取报警监控设备的轮询频率)
模块名称:模块名称(用于指定监控地址的模块名称)
块1-8:块号1 - 8(仅为禁用块输入项目名称。在块编号下输入设置。)
地址数:地址数
通用地址1 至 8:通用地址“0:禁用,1:启用”(仅当读取数据时输入)
位日志:位监控
编号:行号(不一定连续。)
位地址:位地址
触发条件:触发条件
消息:消息(由多行显示器设置的消息将用双引号(“”)括起)
级别:级别
组号:组号
子显示画面号:子显示画面号
地址1~8:地址1~8(仅输入地址值。当设置字地址时输入如下项目。)
位数:地址位长的设置“0:16位,1:32位”
数据类型:数据类型“0:DEC;1:HEX,2:BCD;3:FLOAT”
(“3”:仅当位计数(位长)为[32位]时才能指定[浮点]数据类型。)
符号:符号“0:无符号,1:符号”
总显示位数:总显示位数“1至11:DEC/HEX/BCD,1至17:FLOAT”
小数位数:小数位数(最大输入范围是“总显示位数 - 1”)
显示位置:显示位置“0:左对齐,1:右对齐”
零抑制:零抑制(设置当显示值少于总显示位数时是否显示“0”)“0:显示0,1:不显示0”
四舍五入:四舍五入(仅当数据类型为“3:Float”时设置。))“0 禁用,1:启用”
字日志:字监控
编号:行号(不一定连续。)
字地址:字地址
触发条件(X:字地址值):触发条件设置(设置 X=[报警值])
位数:报警值的位长设置“0:16位,1:32位”
消息:消息(由多行显示器设置的消息将用引号括起)
级别:级别
组号:组号
子显示画面号:子显示画面号
地址1~8:地址1~8(仅输入地址值。当设置字地址时,请参阅“位日志”的地址1~8。
滚动报警设置:滚动报警显示
字体类型(0:标准字体,1:矢量字体)字体类型(0:标准字体,1:矢量字体)
字体大小:字体大小(标准字体示例:8x16->W:8,H:16,将矢量字体设置为8、16或32。)
编号:行号(不一定连续。)
位地址:位地址
消息:消息
文本颜色:文本颜色
闪烁:闪烁
背景色:背景色
闪烁:闪烁
在触发时打印(0:OFF,1:ON):在触发时打印“0:OFF,1:ON”
在恢复时打印(0:OFF;1:ON):在恢复时打印“0:OFF,1:ON”
摘要设置:摘要显示
设置项目跟[滚动报警设置]相同。
