窗口控制地址
指定控制窗口的字地址。
它可以设置为连接设备(如PLC等)的地址或人机界面的内部寄存器地址(系统数据区)。
当窗口中运行多个部件时,有时可以通过指定人机界面内部寄存器地址加速画面显示。

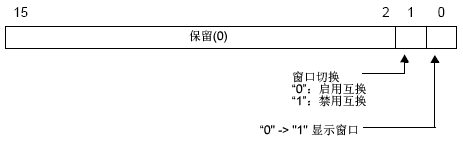

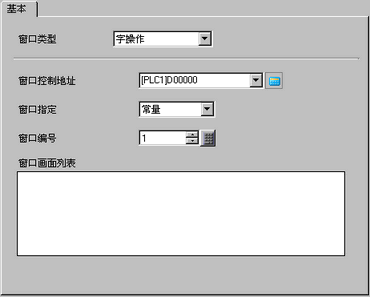

窗口指定
选择显示窗口的方法。
常量
设置窗口编号
地址

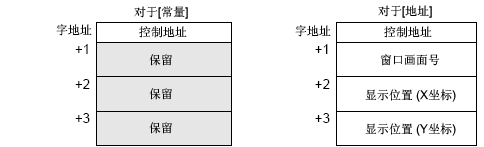

使用从[窗口控制地址]开始的四个连续字,间接保存和指定窗口编号和位置。
窗口编号
显示定义待显示窗口的地址([窗口控制地址]+1)。
窗口显示位置(X/Y坐标)
显示保存窗口位置的地址。X坐标:[窗口控制地址]+2。Y坐标:[窗口控制地址] + 3。
它保存窗口左上角的坐标数据。
以下位置是将人面界面方向设置为[纵向]时的起点坐标。
除GP-4100系列以外的人机界面:屏幕左下角(0,0)
GP-4100系列:屏幕右上角(0,0)
更多信息,请参阅以下内容。
3.10.1 画面显示限制
数据类型
从[Bin]或[BCD]中选择保存在地址中的数据类型。
窗口编号
指定待显示窗口的编号。设置范围在1至2000之间。
窗口画面列表
显示窗口列表。选择画面后将自动输入[窗口编号]。
