选择形状
打开选择形状对话框，选择部件形状。
根据所选的形状，可能不能更改颜色。

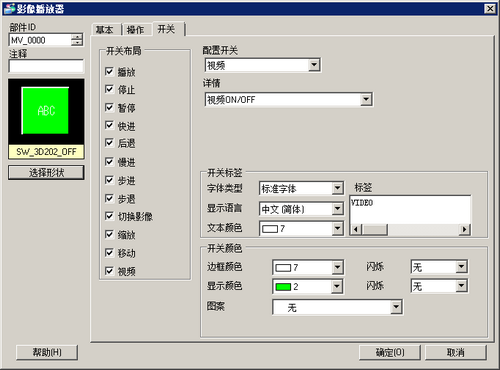

开关布局
选择影像播放器的操作开关。
播放
开始播放。
停止
停止播放。当重新播放时，将从头开始播放影像文件。不能从停止的地方开始播放。
暂停
暂停播放。
快进
以快进方式播放影像。即使在停止状态下也可以操作此开关。
后退
在倒带过程中播放影像。在停止状态中不能操作此开关。
慢进
以慢进速度播放影像。即使在停止状态下也可以操作此开关。
步进
逐帧向前显示影像。只能在暂停状态下使用此开关。
步退
步退显示影像。只能在暂停状态下使用此开关。
切换影像
停止正播放的影像，播放另外一个影像。要指定一个将播放的影像，选择“下一个”、“上一个”或“指定范围”。
缩放
放大/缩小影像播放器。
移动
移动影像播放器位置。
视频
切换正在显示的视频摄像头图像。
配置开关
从画面的开关中选择一个指定详情和标签。
只有当选择了[配置开关]中的[慢进]时才会显示该项目。从[1/2]、[1/4] 或[1/8]中选择慢进的速度。
只有当选择了[配置开关]中的[步进]时才会显示该项。选择帧宽度。
多帧
前进影像“I”帧。
单帧
前进影像一帧。
连续
只有当选择了[开关设置]中的[进1帧]时才会显示该项。当按下该开关时，指定是否逐帧连续向前显示影像。
连续
只有当选择了[配置开关]中的[退1帧]时才会显示该项目。当按下该开关时，指定是否逐帧连续后退显示影像。
详情
只有当选择了[配置开关]中的[切换影像]时才会显示该项目。选择切换影像的操作。
下一个
上一个
指定范围
只有当选择了[配置开关]中的[切换影像]以及[详情]中的[下一个]或[前一个]时才会显示该项目。指定是否执行循环操作。
索引编号
只有当选择了[配置开关]中的[切换影像]以及[详情]中的[指定号码]时才会显示该项目。指定将要播放的影像文件的索引编号。设置范围在0至99之间。
操作模式
只有当选择了[开关设置]中的[缩放]时才会显示该项目。从[直接]或[间接]中选择指定显示大小的方法。
直接
从[标准]、[1/4]、[1/16]或[缩放]中选择显示大小。如果选择[缩放]，则每次按下开关时，将按如下顺序缩放影像。
标准 -> 1/4 -> 1/16 -> 1/4 -> 标准
当指定了[循环]时，顺序是标准 -> 1/4 -> 1/16 -> 标准 -> 1/4。
间接
指定保存显示尺寸的地址以间接缩放影像。
下面列出了将保存的值。
0: 标准
1: 1/4
2: 1/16
3~0xFFFE：保留(无变化)
0xFFFF：返回原始画面尺寸。
如果保存了非上述的值，影像将不会缩放。
对于32位寄存器，只使用低16位。
详情
只有当选择了[配置开关]中的[移动]时才会显示该项目。
方向
从[向上]、[向下]、[向左]或[向右]中选择影像移动的方向。下面描述视频一次可以移动的范围。
|
方向 |
当播放影像时 |
当播放视频时 |
|---|---|---|
|
横向 |
一次1像素 |
一次1像素 |
|
纵向 |
正常尺寸：一次2像素 1/4、1/16尺寸：一次1像素 |
一次1像素 |
连续
指定当按下该开关时，是否连续移动影像。
开关标签
字体类型
为开关上显示的标签选择字体类型。
标准字体
对于标准字体，可以指定字符在垂直和水平方向上的大小。当放大或缩小字符时，字符的轮廓可能会不平滑或模糊。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使放大或缩小字符，也能清晰显示轮廓。但是，由于所需容量较大，该字体会加重人机界面的负担。
显示语言
从[日语]、[ASCII]、[中文（简体）]、[中文（繁体）]、[朝鲜语]、[俄语]或[泰语]中选择开关标签的语言。
文本颜色
选择标签文本的颜色。
标签
输入要在开关上显示的文本。
开关颜色
边框颜色
如果存在边框，则需要为部件形状的边框选择一种颜色。
显示颜色
选择开关颜色。
图案
从8种图案或[无图案]中选择。
闪烁
选择部件闪烁及闪烁速度。可以为[边框颜色]和[显示颜色]选择不同的闪烁设置。
根据[工程]菜单-[系统设置]-[主机]中和[颜色]设置，有些情况能设置闪烁，有些情况不能设置闪烁。
1.6 支持的颜色
根据所选的形状，可能不能更改颜色。
选择开关后按下[F2]键，可以直接编辑标签文本。
