28.10.7.3 全局视频窗口

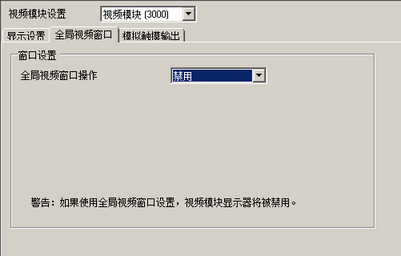

全局视频窗口操作

禁用

不使用全局视频窗口。

直接

指定固定的图像模块窗口编号和显示位置。

控制位地址

指定用于显示/隐藏窗口的地址。

窗口编号

指定图像模块窗口编号。设置范围在1至512之间。

显示位置X坐标

指定窗口显示位置的X坐标。设置范围在0到1020之间。该范围根据人机界面机型的不同而不同。

显示位置Y坐标

指定窗口显示位置的Y坐标。设置范围在0到767之间。
(该范围根据人机界面机型的不同而不同。)

窗口切换

指定当窗口重叠时是否通过触摸窗口从前景切换到背景。通过选择[总在顶层],可使图像模块窗口总是显示在顶层,无论显示窗口的顺序如何。

间接

通过指定图像模块窗口编号和显示位置的保存地址,您可以更改控制器/PLC上的显示位置和窗口编号。

控制字地址

使用从指定地址开始的四个连续字指定一个将要显示的窗口或显示/隐藏窗口。

在保存了您想浏览的显示位置和图像模块窗口编号后,将控制地址中的位0置ON来启用显示。

数据类型

从[Bin]或[BCD]中选择值的数据格式。
