T.3.9 人机界面响应太慢

您是否使用动画功能？

原因

大量前层上的部件和绘画使绘制复杂进程的前层，这可以导致人机界面响应太慢。

当使用动画功能时，前层和基本层表示配置的域。前层和基本层由层分隔符区分。

解决方法

要提高显示速度，应当在基本层放置不使用动画功能的部件和绘图。要在使用动画功能的部件前带来部件和绘图，把它们放置在前层。

下列是如何添加层分隔符的解释。

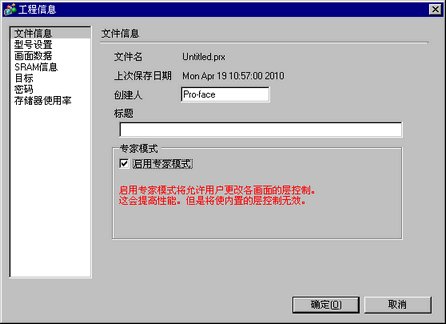

1. 从[工程]菜单中选择[属性]，然后选择[工程信息]。

2. 在[工程信息]对话框中，从左侧列表中选择[文件信息]。

3. 勾选[启用专家模式]复选框。


4. 点击[确定]。

5. 从[查看(V)]菜单中扩展[工作区(W)]，并选择[属性(P)]。

6. 这显示基本画面。从[调节层]中选择[高级]。


7. 从[查看(V)]菜单中选择[工作区(W)]并选择[画面数据列表(L)]。

8. 把层分隔符添加给画面数据列表窗口，并在层分隔符上下定位部件和绘图。
   层分隔符上的任何东西位于基本层，而其下的位于前层。



   • 如果正在使用[调用画面]绘图，使用调用画面启用动画设置将使[调用画面]绘制层分隔符，并将配置前层和基本层。

   • 对于调用画面，需要时，将在基本层中定位不使用动画功能的部件和绘图。

   • 对于在其中定位[调用画面]绘图的画面，应当立即在前层前定位[调用画面]绘图。

   • 设置符号变量(#H_DispScanTime)和离开它显示在数据显示器的画面上，而调节层分隔符将致使要显示的显示周期。调节效果可以由显示周期波动来确认。当显示周期变得越来越小时，该人机界面响应速度将提高。
