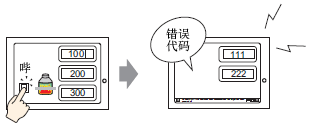

T.4.2 特定画面上的通讯失败

GP上是否显示了错误代码？

如果某些特定画面上的通讯均失败，请首先检查画面上显示的错误代码。

典型错误代码

主要原因

RHAA006~RHAA007

检查是否出现任何噪音。检查电缆和接头。

RHAA010~RHAA012

在以太网通讯时显示该错误。检查端口号和网络环境。

RHAA033~RHAA035

该错误由外接设备造成。

详细信息请参阅“GP-Pro EX控制器/PLC连接手册”。

RHAA036~RHAA037*1

使用的地址超出了有效地址范围。

RHAA038*1

试图读取只写数据。

RHAA039*1

试图写入只读数据。

RHAA040~RHAA045

该错误由外接设备造成。详细信息请参阅“GP-Pro EX控制器/PLC连接手册”。

RHAA065~RHAA066*1

这是以太网通讯失败时显示的典型错误。检查通讯设置和IP地址。

RHAA067~RHAA070*1

这是RS-232C/422/485通讯失败时显示的典型错误。检查通讯设置和电缆连接。

*1本章仅对这些错误进行描述。有关其他错误的信息，请参阅下节。
T.7.1 所有人机界面机型的通用设置

原因

如果仅当打开特定画面时才出现通讯错误，则可能有部件或脚本在出现错误的基础画面上使用了不支持的寄存器地址。

解决方法

请按照如下步骤检查发生错误的画面所使用的地址。

  1. 用GP-Pro EX打开出现编号以RHAA036~RHAA039开头的错误的画面。

  2. 从GP-Pro EX的[工程]菜单中，展开[应用]并选择[交叉参考]。

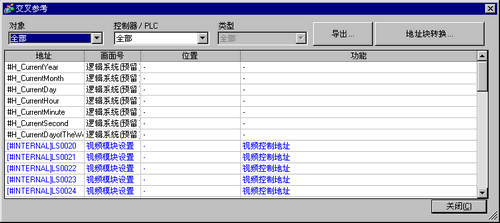

  3. 在显示[交叉参考]对话框后，从[对象]下拉菜单中选择[全部]。

  4. 根据错误代码，检查下列是否有任何一点对于显示为蓝色的地址是正确的。

  5. 错误代码RHAA036和RHAA037

检查使用的设备地址是否超出GP-Pro EX支持的地址范围。

检查数据显示或D脚本是否尝试读取只写寄存器。

检查开关或D脚本是否尝试写入只读寄存器。
