T.4.1 所有画面上的通讯均失败

GP上是否显示了错误代码？

如果所有画面上的通讯均失败，请首先检查画面上显示的错误代码。

^*1 本章仅对这些错误进行描述。有关其他错误的信息，请参阅下节。
T.7.1 所有人机界面机型的通用设置

是否显示了一个编号以RHAA067至RHAA070开始的错误？

原因

当使用RS-232C/422/485通讯出现问题时，就会显示编号以RHAA067至RHAA070开始的错误。

解决方法

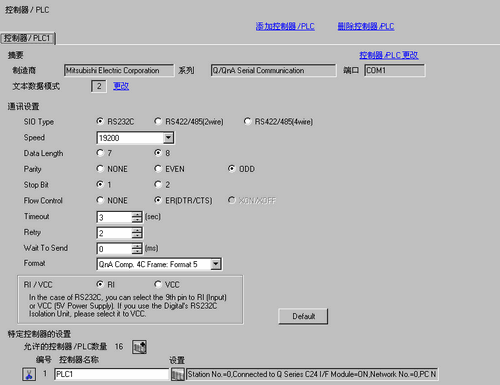

1. 当从[系统设置]-[外接设备设置]中选择[控制器/PLC]，而且显示以下画面时，请参阅“GP-Pro EX控制器/PLC连接手册”，并检查通讯设置是否正确。
   例如，当使用Mitsubishi Electric Corporation制造的Q/QnA Serial communication系列时。

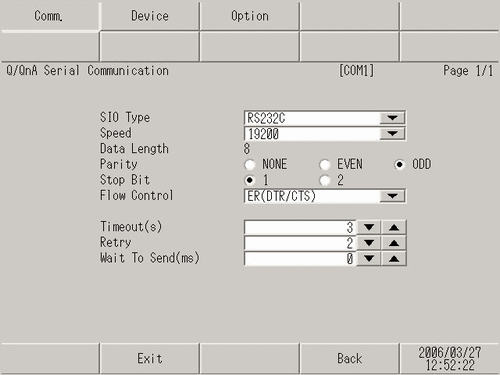

2. 另外在离线模式下检查通讯设置。在人机界面离线菜单中，从[Peripheral Settings]中选择[Device/PLC Settings]。参阅“GP-Pro EX控制器/PLC连接手册”，检查通讯设置是否有效。
   例如，当使用Mitsubishi Electric Corporation制造的Q/QnA Serial communication系列时。


3. 请根据“GP-Pro EX控制器/PLC连接手册”或控制器/PLC连接手册，检查连接控制器的通讯设置。

4. 请根据“GP-Pro EX控制器/PLC连接手册”，检查电缆型号和接线是否正确。

是否显示了一个编号以RHAA065至RHAA066开头的错误？

原因

当以太网通讯出现问题时，就会显示编号以RHAA065至RHAA066E开头的错误。

解决方法

1. 如果电脑已联网，向GP和外接控制器发送PING命令，检查它们是否响应。点击“开始”按钮，选择[程序]，[附件]，然后选择[命令提示符]。在显示如下画面后，在“C:\Documents and Settings\(您的计算机名)”后输入“ping”+空格+IP地址。(例如：ping 192.168.0.2)


2. 当从[系统设置] - [外围设备设置]中选择[控制器/PLC]，而且显示以下画面时，请参阅“GP-Pro EX控制器/PLC连接手册”，并检查通讯设置是否正确。

   点击上述画面，弹出如下对话框。检查是否正确设置了连接设备的IP地址。




   • 有关IP地址设置的更多信息，请咨询您的网络管理员。

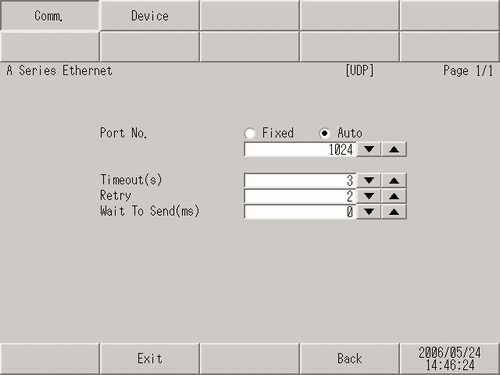

3. 进入人机界面的离线模式，选择[Peripheral Settings]-[Device/PLC Settings]，同时再次参阅“GP-Pro EX控制器/PLC连接手册”检查通讯设置是否正确。
   例如，使用Mitsubishi的Melsec-A Series Ethernet
   。
   另外，参阅下述内容，检查为外接控制器和人机界面指定的IP地址。



   • 有关IP地址设置的更多信息，请咨询您的网络管理员。

   • 如需检查为GP指定的IP地址

   M.4.1 为人机界面分配IP地址

   • 如需检查为连接控制器指定的IP地址

   M.3.1 检查所连接设备的通讯设置

4. 请根据“GP-Pro EX控制器/PLC连接手册”或控制器/PLC连接手册，检查连接控制器的通讯设置和IP地址。

5. 尝试更换集线器和电缆。

是否显示了一个编号以RHAA036~RHAA039开头的错误？

原因

如果使用的地址超出指定地址范围，将显示一个编号以RHAA036~RHAA039开头的错误。

解决方法

脚本或画面上的部件可能使用了不支持外接控制器的地址。如果某些部件或功能使用了不支持的地址，且这些部件或功能在所有画面上都触发通讯，则所有画面上都会出现这些错误，例如：系统数据区、报警、采样、全局D脚本、全局窗口以及逻辑程序。

按如下步骤检查是否有设备使用了不支持的地址。

1. 从GP-Pro EX的[工程]菜单中，展开[应用]并选择[交叉参考]。

2. 在显示[交叉参考]对话框后，从[对象]下拉菜单中选择[全部]。


根据错误代码，检查下列是否有任何一点对于显示为蓝色的地址是正确的。

• 错误代码RHAA036和RHAA037

检查使用的设备地址是否超出GP-Pro EX支持的地址范围。

• 错误代码RHAA038

检查数据显示或D脚本是否尝试读取只写寄存器。

• 错误代码RHAA039

检查开关或D脚本是否尝试写入只读寄存器。
