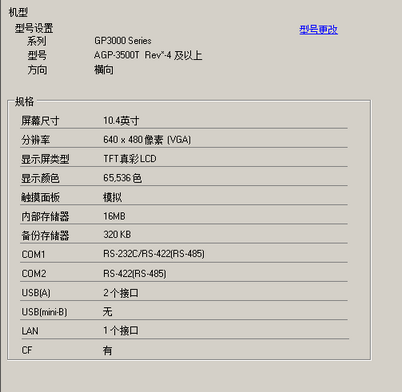

显示指定的人机界面的规格。
机型
显示人机界面的型号。
通常显示在从系统设置中调出的所有画面上。
系列
显示人机界面的系列名称。
型号
显示支持人机界面系列的型号名称。
方向
用[纵向]或[横向]显示人机界面的安装方法。
模式
显示人机界面的最大绘图容量。
当[型号]被设置为[AGP-3750T]时显示。
有关最大绘图容量的详细信息，请参阅下面的内容。
3.9.1.1 新建 - 人机界面及其型号设置
规格
显示在[机型]中指定的人机界面的规格。
型号更改

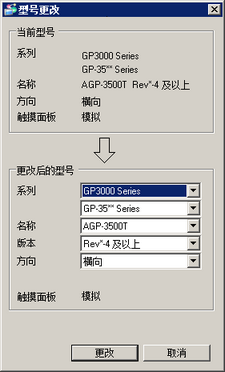

将弹出如下对话框。更改工程文件使用的人机界面型号。
当前型号
显示当前指定的人机界面的系列名称、型号名称及安装方法。
更改后的型号
指定更改后的人机界面的[系列]、[型号]、[方向]、[版本]和[模式]。如果选择的是[IPC Series(PC/AT)]，则选择[屏幕尺寸]而非[方向]。
如果选择的机型有版本信息，则将显示[版本]字段。
当[名称]被设置为[AGP-3750T]时将显示[模式]。
转换分辨率
当转换前后分辨率不同时，指定是否自动调整分辨率。如果选择转换分辨率，将自动根据人机界面的分辨率调整部件大小、位置及文本大小。由于文本大小和分辨率限制，有些缩放比例可能不能进行正确转换。
