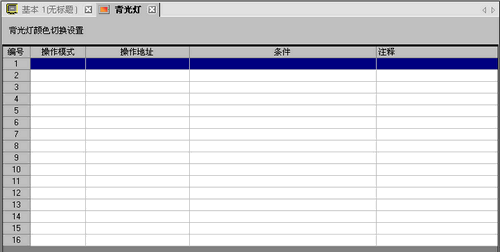

5.5.2 [通用设置] - [背光灯颜色切换设置]设置指南

操作模式、操作地址、条件、注释

双击该行显示[背光灯颜色设置]对话框。所选设置显示在对话框中。

操作模式

选择[位操作]或[字操作]。

注释

输入最多20个字符的注释。

切换为红色的条件

配置将背光灯切换至红色的条件。

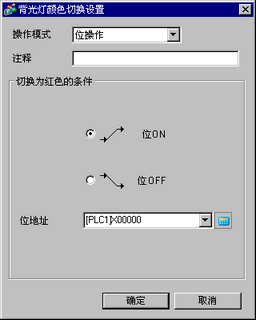

• 当您将[操作模式]选择为[位操作]时

指定是否根据指定的[位地址]的置ON或置OFF将颜色切换为红色。

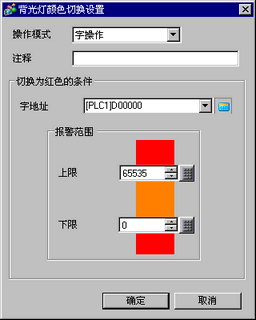

• 当您将[操作模式]选择为[字操作]时

当存储的值高于[上限]或低于[下限]时，显示为红色。[上限]和[下限]之间的设置范围为0到65535。
