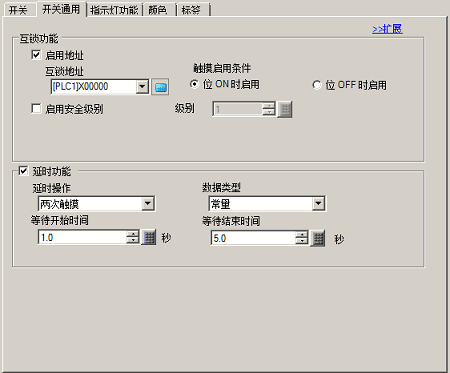

10.15.1.3 开关通用/基本

互锁功能

指定当使用互锁功能(一种只有当满足了条件时才启用触摸的功能)时是否使用地址和安全级别。

启用地址

勾选[启用地址]后,只有当[互锁地址]中的位与[触摸启用条件]属性中的状态匹配时,才允许输入。选择该复选框,启用互锁功能。

互锁地址

指定与[触摸启用条件]属性结合使用的位地址。是否启用触摸取决于该地址的状态。

触摸启用条件

选择启用触摸的条件。

当指定的[互锁地址]为ON时启用触摸。

当指定的[互锁地址]为OFF时启用触摸。

启用安全级别

当操作开关时,当安全级别高于操作画面时启用触摸操作。

在1到15中指定安全级别。

延时功能

选择是否使用延时功能。该功能将触摸开关的效果延时一段指定的时间。

延时操作

选择启用开关功能的条件:[ON延时]、[OFF延时]或[两次触摸]。

按下开关并持续[间隔时间]指定的时间段后,启用开关功能。

如果在达到[间隔时间]前释放开关,开关将不执行操作。

释放开关并经过[间隔时间]指定的时间后关闭开关功能。

当[位操作]设置为[瞬动]时的功能。

触摸一次后,在[延时时间](经过[等待开始时间]后算起)范围内再次触摸开关,将启用开关功能。

在经过[延时时间]后第二次触摸开关,将不能启用开关功能。

定义事件

从[常量]或[地址]中选择指定画面编号的方法。

为时间指定一个固定值。

设置字地址来指定时间。

  • 当选择[地址]时,使用第一次触摸保存的值。即使地址值因触摸而发生改变,也不会影响延时操作。

常量

用常量设置延时时间段。

等待开始时间

[延时操作]选择[两次触摸]时显示此项。

设置从第一次触摸到开始接受第二次触摸的时间该值可以在0.1至30.0秒之间选择。

延迟时间

  • ON延时,OFF延时

设置延时时间段。该值可以在0.1至30.0秒之间选择。

  • 两次触摸

经过[等待开始时间]后,设置接受第二次触摸的时间段。该值可以在0.1至30.0秒之间选择。

地址

设置保存延时时间的字地址。

等待开始时间

[延时操作]选择[两次触摸]时显示此项。

设置字地址,保存从第一次触摸到开始接受第二次触摸的时间。

字地址中保存的值以100ms为单位,范围是1~300。(例如:15表示1.5秒)



  • 设置0则表示第二次触摸在第一次触摸之后立即生效。

  • 如果设置的值超过300,则按300计(30.0秒)。

延迟时间

  • ON延时,OFF延时

设置保存延时时间的字地址。

字地址中保存的值以100ms为单位,范围是1~300。(例如:15表示1.5秒)

  • 设置0时延时功能不起作用。开关功能在触摸后立即有效。

  • 如果设置的值超过300,则按300计(30.0秒)。

  • 两次触摸

设置字地址,保存经过[等待开始时间]后接受第二次触摸的时间。

字地址中保存的值以100ms为单位,范围是1~300。(例如:15表示1.5秒)



  • 如果设置0,则按1计(0.1秒)。

  • 如果设置的值超过300,则按300计(30.0秒)。
