特殊操作
选择特殊操作。

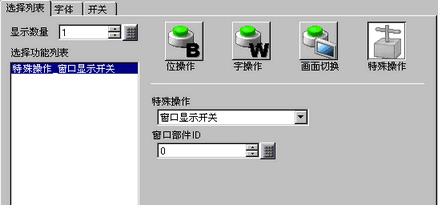

窗口显示开关
该开关与触发窗口的窗口部件附属开关相同。按下该开关,将显示指定窗口。再次按下它,窗口关闭。
历史报警开关
该开关与报警部件附属开关相同。选择该项将创建一个管理(确认/移动/清除)所显示的报警历史的开关。
历史报警开关(定义块)
创建一个开关,按指定的块操作历史报警(确认和清除等)。
文本报警开关
该开关与文本报警部件附属开关相同。创建一个显示文本报警的滚动画面或子画面的开关。
历史趋势图开关
该开关与历史趋势图的附属开关相同。创建一个显示和滚动历史数据的开关。
采样数据显示开关
该开关与采样数据显示器部件的附属开关相同。创建一个操作采样数据显示器的开关。
操作锁定
当多台人机界面通过GP-Viewer或以太网与一台PLC连接时,您开始在人机界面/GP-Viewer EX上运行,其他人机界面/GP-Viewer EX上的操作为禁用。因此,您可以创建操作开关,重新启用其他人机界面/GP-Viewer EX上的操作。
安全设置
创建一个操作开关,在处于在线模式时(与控制器/PLC通讯)更改密码。
文件项目开关
该开关与特殊数据显示器[配方]的附属开关相同。创建一个传输配方数据、滚动配方显示器等的开关。
文件管理器显示开关
该开关与特殊数据显示器[文件管理器]的附属开关相同。创建一个在画面上显示文件管理器的开关。
数据传输开关
该开关与特殊数据显示器[数据传输]的附属开关相同。
创建一个传输CSV数据、滚动数据传输显示器等的开关。
CSV显示开关
与特殊数据显示器[显示CSV]的附属开关相同。
创建一个开关,用于滚动CSV显示或打印CSV数据。
切换到扩展配方
创建一个开关,用于传输扩展配方、编辑配方标签或其他操作。
切换到扩展配方数据列表
创建一个开关,用于保存编辑完成的扩展配方或其他操作。
影像播放器开关
该开关与影像播放器的附属开关相同。创建一个操作影像播放画面的开关。
启动监控开关
创建一个在画面上显示寄存器监控和梯形图监控的开关。
启动应用程序
创建一个开关,用于在使用WinGP时直接指定并启动应用程序的可执行文件。可以指定一些设置,如启动参数和禁止多重启动。
使用IPC系列或SP5000系列开放型主机模块(SP-5B40)时,可以使用。
退出WinGP
创建一个退出WinGP的开关。
使用IPC系列或SP5000系列开放型主机模块(SP-5B40)时,可以使用。
启动Launcher
创建一个开关来启动Launcher。
使用SP5000系列开放型主机模块(SP-5B40)时,可以使用。
复位
创建复位人机界面的开关。
离线
创建一个将人机界面切换至离线模式(与控制器/PLC无通讯)的开关。
RPA窗口开关
该开关与RPA窗口显示器的附属开关相同。在画面上显示RPA窗口画面。
传输控制器/PLC数据
创建一个开关,用于启动可执行文件,传输保存在人机界面外部存储器上的控制器/PLC数据。触摸开关,显示[传输控制器/PLC数据]画面,传输外部存储器上的梯形图文件。
为避免错误和未授权的使用,建议在有开关的画面上设置安全功能。
23.1 设置菜单
用数据复制工具为传输控制器/PLC数据操作创建文件。有关支持数据复制工具的驱动程序列表和传输设置的详情,请参阅“GP-Pro EX控制器 /PLC连接手册”。
窗口部件ID
设置当触摸开关时要显示的窗口的ID。设置范围是0至3833。
操作
选择历史报警开关操作:[开始]、[结束]、[确认]、[移动]、[清除]、[排序]、[滚动]、[子显示]、[报警编号获取]、[精确查找/排序]或[报警分析]。
冻结模式
当[操作]是[开始]时,指定是否使用冻结模式(将报警显示停止在当前状态而不执行更新)。
详情
如果[操作]选择[确认]、[移动]、[清除]、[排序]、[滚动]、[精确查找/排序]或[报警分析],还需要选择操作详情。
确认
从[确认]或[全部确认]中选择。
移动
从[向上移动]、[向下移动]、[向上滚动]或[向下滚动]中选择。
清除
从[清除]、[清除全部]、[清除已恢复报警]、[清除已确认报警]、[清除全部已恢复报警]、[清除全部发生次数字段]、[清除单个发生次数字段]、[清除全部累计时间字段]或[清除单个累计时间字段]中选择。
排序
从[按触发日期的逆序]、[按发生次数的顺序]、[按累计时间的逆序]、[按级别和触发日期的逆序]、[按级别和发生次数的逆序]、[按报警注册的顺序]或[逆序]中选择。
滚动
选择[向右滚动]或[向左滚动]。
精确查找/排序
从[清除查找/排序]或[更新查找/排序]中选择。
报警分析
从[分析(触发时间)]、[分析(确认时间)]或[分析(恢复时间)]中选择。
向上滚动/向下滚动的行数
当[详情]是[向上滚动]或[向下滚动]时,设置当按下一次开关时将滚动的移动数。设置范围在1至768之间。
操作
从[全部确认]、[全部清除]、[清除全部已恢复报警]和[清除全部已确认报警]中选择针对历史报警的操作。
操作指定相关块的历史报警,无论显示的画面如何。
块指定
从[所有块]和[选择块]中选择拟操作历史报警的块。
显示模式
选择拟显示报警的显示模式。
相关块
将[块]指定为[选择块]时显示。
勾选相关块,用于执行历史报警。
操作
从[向上移动]、[向下移动]、[向上滚动]、[向下滚动]、[子显示]或[结束]中选择。
向上滚动/向下滚动的行数
当[操作]是[向上滚动]或[向下滚动]时,设置当按下一次开关时将滚动的行数。设置范围在1至512之间。
操作
选择历史趋势图的显示历史数据开关操作:[显示历史数据]、[向旧数据滚动]、[向新数据滚动]、[缩小显示]和[放大显示]。
滚动样本数
当[操作]是[向旧数据滚动]或[向新数据滚动]时,设置触摸一次将滚动的样本数。设置范围在1至65535之间。
仅在显示历史数据时使用
当选择[操作]为[放大显示]或[缩小显示]时,指定是否仅在显示历史数据时使用。
历史趋势图部件ID
当选择[操作]为[放大显示]或[缩小显示]时,设置反映显示状况的历史趋势图部件。
操作
从[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[清除查找/排序]或[更新查找/排序]中选择采样数据显示器的开关操作。
滚动样本数
如果选择了滚动操作,指定每次触摸滚动的样本数。[向上滚动]和[向下滚动]的设置范围是1到65535,[向左滚动]和[向右滚动]的设置范围是1到514。
操作
从[锁定和解锁]、[锁定]或[解锁]中选择操作锁定开关的操作。
不进行自动解锁
当选择该选项时,即使经过了在[主机]-[扩展功能设置]-[操作锁定设置]-[超时]中设置的时间,锁定也不会自动解除。如需释放, 将[操作]设置为[锁定和解锁],或放置一个解锁]特殊开关。
如果所用的机型支持SD卡,[CF]和[CF卡]分别变为[SD]和[SD卡]。
操作
选择在线密码设置开关的操作:[密码设置(画面输入)]、[密码设置(文件)]、[登录]、[退出]。
密码设置(画面输入)
显示密码更改画面。在此画面中,可以更改登录用户的ID或等级密码。
更改相同或以下安全级别的用户的密码时,勾选[允许对当前及以下级别的用户进行更改]复选框。
密码设置(文件)
通过读取外部存储器上保存的CSV文件中的密码信息来更改密码。
设置模式
如果将[操作]定义为[设置密码],选择[替换]或[附加]。
替换
替换现有密码。
添加
在现有密码上附加。
加载
选择从何处加载密码:[CF卡](或[SD卡])或[USB存储器]。
若密码更改无误,则删除CSV文件。
显示通过[加载]操作获得的密码之后,指定是否删除CSV文件。
退出画面
如果将[操作]选择为[退出],则从[起始画面]、[选择画面]或[禁止画面移动]中选择退出画面。
画面
当使用[选择画面]时,指定退出时所显示画面的编号。
操作
选择开关在特殊数据显示器[配方]中的操作:[传输SRAM →控制器/PLC]、[传输SRAM →内部寄存器]、[传输控制器/PLC → SRAM]、 [传输 控制器/PLC →内部寄存器]、[传输 内部寄存器→ SRAM]、[传输 内部寄存器→控制器/PLC]、[向上移动]或[向下移动]。
ID号
设置您想用特殊开关操作的特殊数据显示器[配方]的ID号。该值可以在0至255之间。
移动数
当[操作]是[向上移动]或[向下移动]时,在1至2048中设置一次触摸的移动数。
使用支持SD卡的人机界面时,请用“SD”/“SD卡”替换“CF”/“CF卡”。
操作
为特殊数据显示器[数据传输]选择开关操作:[从CF/USB传输到控制器/PLC]、[从控制器/PLC传输到CF/USB]、[从SD/USB传输到控制器/PLC]、[从控制器/PLC传输到SD/USB]、[向上滚动]、[向下滚动]或[显示CSV数据]。
滚动样本数
当[操作]是[向上滚动]或[向下滚动]时,在1至100中设置一次触摸的移动数。
操作
可以将特殊数据显示器[显示CSV]开关的操作设置为[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[打印-全部]或[打印-显示]。
滚动样本数
当选择[向上滚动]、[向下滚动]、[向左滚动]或[向右滚动]时,在1至1000中设置一次触摸的移动数。
操作
选择扩展配方上的开关操作。
传输
将人机界面中的扩展配方数据传输到控制器/PLC。
接收
将数据作为配方从控制器/PLC加载到人机界面。
上页
如果扩展配方列表包含多页,将显示切换到上一页。
下页
如果扩展配方列表包含多页,将显示切换到下一页。
编辑标签
编辑选定的配方标签。
复制配方
复制选定配方。
如果超出了画面区的可用容量,复制将不会完成。
删除配方
删除选定配方。
清除查找/排序
如果在配方标签上使用了精确查找/排序,则清除查找/排序。
移动数(上页/下页)
如果[操作]为[上页]或[下页],指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。
操作
选择扩展配方数据列表上的开关操作。
保存
保存修改后的元素值。
重加载
取消修改,恢复到原始数据。
上页
如果扩展配方数据列表包含多页,将显示切换到上一页。
下页
如果扩展配方数据列表包含多页,将显示切换到下一页。
移动数(上页/下页)
如果[操作]为[上页]或[下页],指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。
操作
从[播放]、[停止]、[暂停]、[快进]、[后退]、[慢进]、[步进]、[步退]、[切换影像]、[缩放]、[移动]或[视频]中选择用[影像播放器]播放视频时的开关功能。
速度
当选择[操作]下的[慢速]时,从[x 1/2]、[x 1/4] 或 [x 1/8]中指定播放速度。
步进设置
将[操作]设置为[进1帧]时,选择[多帧]或[单帧]。只能在暂停状态下使用此开关。
详情
当选择[操作]下的[切换影像]时,选择[下一个]、[上一个]或[指定号码]。
循环
当选择[下一个]或[上一个]时,指定是否循环文件。
指定范围
在0到99之间指定要播放的视频文件的索引编号。
当选择[操作]下的[移动]时,选择[向上]、[向下]、[向左]或[向右]。下面描述视频一次可以移动的范围。
方向 |
当播放SDX文件时 |
当播放视频时 |
横向 |
一次2像素 |
一次2像素 |
纵向 |
正常尺寸 一次2像素 1/4和1/16 尺寸 一次1像素 |
一次1像素 |
详情
当选择[操作]下的[视频]时,选择[视频ON]、[视频OFF]或[视频ON/OFF]。
操作模式
当选择[操作]中的[缩放]时,选择[直接]或[间接]。
显示大小
当选择[直接]时,从[标准]、[1/4]、[1/16]或[缩放]中选择显示尺寸。
[缩放] 选项按照以下顺序放大或缩小影像文件:标准 ->1/4 -> 1/16 -> 1/4 -> 标准,每次按下开关时进行缩放。如果选择了[循环],会按照“标准 ->1/4 ->1/16 - 标准 -> 1/4...”的顺序缩放视频。
字地址
当选择了[间接]时指定保存显示尺寸的地址。
显示尺寸如下。
0 : 标准
1 : 1/4
2 : 1/16
3~0xFFFE:保留(无变化)
0xFFFF:正常(返回至主画面)
操作
从[梯形图监控]、[梯形图监控(高速缓存)]或[寄存器监控]中选择。
梯形图监控
启动梯形图监控画面。在启动和[读取]后显示梯形图。启动时不显示梯形图。
梯形图监控(高速缓存)
退出时显示CF/SD卡上保存的上一梯形图。
寄存器监控
启动寄存器监控画面。
41.4 监控寄存器地址的值(寄存器监控)
要使用梯形图监控,您的PLC上需要有梯形图监控工具(单独销售)。请参阅梯形图监控CD-ROM中的梯形图监控操作手册。
使用WinGP时,通过触摸启动应用程序开关启动应用程序。
EXE路径
输入您想启动的可执行文件(.exe)的绝对路径。最多可以输入255个字符。
参数
输入启动时的可执行文件的参数。最多可以输入255个字符。
禁止多重启动
设置[窗口标题]来监视多重启动。最多可以输入63个字符。
如果发现了与[窗口标题]匹配的窗口,应用程序不会启动。如果[窗口标题]栏中无设置,则允许多重启动。
查找标题完全匹配的窗口
如果发现了与[窗口标题]指定的标题匹配的窗口,指定的应用程序不启动。
退出WinGP。
显示确认对话框
当退出WinGP时,将显示确认对话框。
