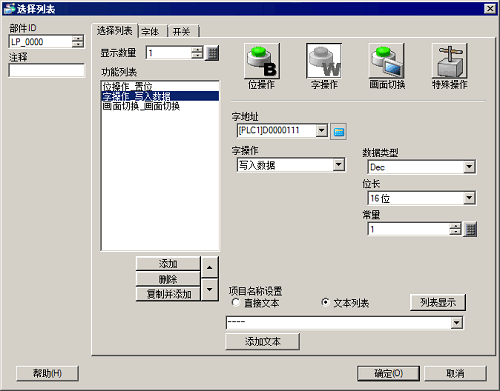

10.16 [选择列表]设置指南

部件ID

系统会自动为部件分配一个ID号。
选择列表部件ID:LP_**** (4 位数)
字母部分是固定的。数字部分可以在0000~9999的范围内更改。

注释

每个部件的注释最多包含20个字符。

显示数量

在1至16之间设置将在列表中显示的操作数。
当该数值为16或小于16时,只显示 16 以下的数字。

操作类型

将指定的位置ON/OFF。
10.16.1 位操作

将数据设置到指定字地址中。
10.16.2 字操作

执行画面切换。
10.16.3 画面切换

处理特殊功能,如将人机界面切换为离线模式和显示窗口等。
10.16.4 特殊操作

选择功能列表

显示所选开关的类型。最多可以增加256个密码。

添加

点击该按钮,选择您想添加到[选择功能列表]中的操作。

删除

删除在[选择功能列表]中选择的操作。

复制并添加

复制在[选择功能列表]中选择的操作,并将它添加到最后。

↑/↓ (向上移动/向下移动)

将在[选择功能列表]中选择的功能上移(或下移)一行,以更改列表的显示顺序。

项目名称设置

配置项目名称显示的设置。

直接文本/文本列表

设置是否直接输入项目名称或引用文本列表中注册的文本。

直接输入需要显示的项目名称。

使用以前保存的文本列表中的文本。如果您想添加或选择文本列表中的项目名称,从文本输入下拉菜单中选择[添加文本],键入文本,然后点击[确定]注册/选择文本列表的新项目名称。

添加文本

弹出[添加文本]对话框,可向文本列表中添加/注册新文本。

  • 当文本列表设置中编号不足或使用了图像字体时,如果选定的字体在操作系统中不存在,则无法[添加文本]。
