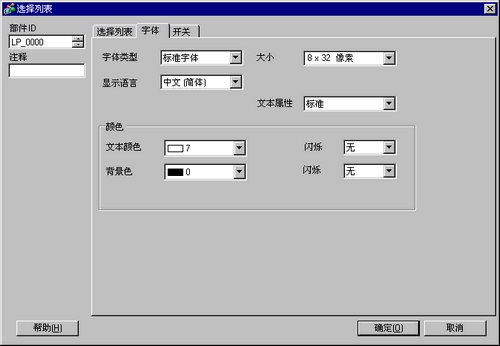

10.16.1.2 字体

字体类型

从[标准字体]、[矢量字体]或[图像字体]中选择。

矢量字体和标准字体

对于标准字体,可以指定字符在垂直和水平方向上的大小。缩放字符时,轮廓可能变得不平滑,或者字符被挤压。

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体,字母仍保持平滑的轮廓。但是,该字体会使用更多的人机界面内存空间。

大小

选择文本大小。每种字体类型都有不同的大小范围。

大小

  • 标准字体

指定[8x 8像素]至[64 x 64 像素],以8像素为增量。也可以使用固定字体大小[6 x 10 像素]、[8 x 13 像素]和[13 x 23 像素]。当使用固定大小时,只能显示单字节字母数字字符。

  • 矢量字体

6至127
如果您选择[自动调节文本大小],您可以调节[最大尺寸]和[最小尺寸]。

固定大小

当选择[标准字体]时可用。可以在6x10像素、8x13像素或13x23像素间选择。该字体仅支持单字节字符。
当使用6x10字体时,您不能将[文本属性]设置为[粗体]。

显示语言

从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择标签的语言。

  • 当在[项目名称设置]中指定[文本列表]时,启用文本列表设置。因此,设置项目将不显示。

文本属性

根据所选字体,可以设置以下文本属性。

  • 标准字体

从[标准]、[粗体]或[阴影]中选择。
(当使用[6x10]的固定字体大小时,选择[正常]或[阴影]。)

  • 矢量字体

矢量字体:从[正常]、[粗体]或[空心]中选择。

  • 当在[项目名称设置]中指定[文本列表]时,启用文本列表设置。因此,设置项目将不显示。

图像字体

Windows字体被转换成位图,并且在显示部件中使用。

选择字体

选择字体,并定义[样式]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。

消除锯齿

消除锯齿功能可使字符边缘变得平滑,使字符更美观。

颜色

设置标签的显示颜色。

文本颜色

设置文本的显示颜色。

背景颜色

设置文本的背景色。

阴影颜色

如果[字体类型]是[标准字体],且从[文本属性]中选择了[阴影],则为阴影选择一种颜色。

闪烁

选择部件闪烁及闪烁速度。您可以为[显示颜色]、[图案颜色]和[边框颜色]选择不同的闪烁设置。

  • 根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
    1.6 支持的颜色

  • 如果勾选了[消除锯齿],不能使用[闪烁]。如果在使用了[闪烁]的情况下设置[消除锯齿],[闪烁]属性将变为[无]。
