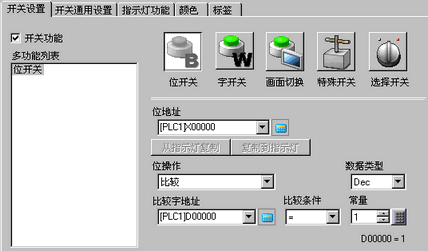

10.15.1.1 开关/基本

位地址

指定您想操作的位地址。

位操作

选择位操作。

• 置位

触摸该开关，在[位地址]中指定的位将置ON。

• 复位

触摸该开关，在[位地址]中指定的位将置OFF。

• 瞬动

触摸该开关时，在[位地址]中指定的位将置ON。当释放该开关时地址置OFF。

• 反转

触摸该开关，在[位地址]中指定的位将反转(ON-OFF或OFF-ON)。

• 比较

触摸该开关，将比较字地址数据和一个常量。
如果比较结果满足所需条件，在[位地址]中指定的位将置ON。
比较

从指示灯复制

将[指示灯功能]选项卡的[位地址]设置复制到[开关设置]选项卡的[位地址]。将指示灯功能和开关功能设置到相同地址时可使用该功能。

复制到指示灯

将[开关设置]选项卡的[位地址]设置复制到[指示灯功能]选项卡的[位地址]。将指示灯功能和开关功能设置到相同地址时可使用该功能。

比较字地址

指定将要比较的字地址(16位)。保存在该字地址中的数据将与[常量]进行比较，如果符合条件，[位地址]将置ON。

条件

从以下比较符中选择比较条件：=、<、>、<>、<=或>=。

常量

指定将比较的值。每种[数据类型]都有不同的大小范围。

• Dec

-32768~32767

• BCD

0~9999

• Hex

0~FFFF

数据类型

从[Dec]、[BCD]或[Hex]中选择常量的数据类型。
