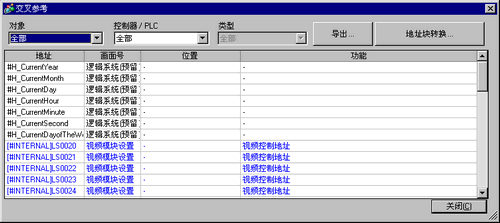

3.9.4.2 应用 - 交叉参考

显示工程中画面和放置的部件使用的地址。



对象

从[全部]、[当前画面]、[基本画面]、[窗口画面]键盘画面视频模块窗口画面、[页眉/页脚]、[逻辑画面]、[I/O画面]、[报警设置]、[采样设置]、[配方设置]、[安全设置]、[操作日志设置]、[时间表设置]、[音频设置]、[文本列表设置]、[全局D脚本设置]、[扩展脚本]、[自定义函数]、[操作日志设置]、[背光灯颜色切换设置]、[全局功能键]、[系统设置]或[时钟更新设置]中选择要在交叉参考上显示的项目。

控制器/PLC

从[全部]、[符号/变量]、[PLC1](控制器/PLC)、[#INTERNAL](内部寄存器地址)或[#MEMLINK](仅当使用Memory Link时)中选择要在交叉参考上显示的内容。

类型

从[全部]、[位地址]、[字地址]、[位变量]、[整型变量]、[浮点型变量]、[实型变量]、[定时器变量]、[计数器变量]、[日期变量]、[时间变量]、[PID变量]、[系统变量(位)]、[系统变量(整型)]中选择将显示的地址类型。

导出

将地址列表输出为CSV或文本格式文件。

地址块转换

显示[地址块转换]对话框。将工程中指定的地址作为一个块进行转换。有两种转换方法:[整个工程]和[个别设置],前者将整个工程中的地址作为一个块进行转换,后者单个设置和转换画面。

3.9.4.1 应用 - 地址块转换

地址

显示使用中的地址或符号名称。

画面

显示使用中的画面号、报警、通用设置的类型。

位置

显示部件ID、地址组、块号或与地址使用地有关的行号。

功能

显示各个地址的使用情况。
