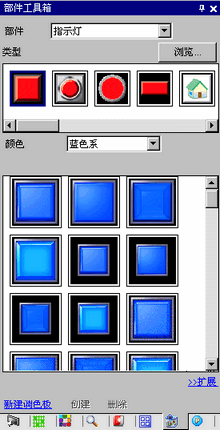

3.9.3.8 部件工具箱

列出注册部件的形状。可允许您选择希望使用的部件形状,然后将部件拖拽到画面编辑器。当从右击菜单中选择[复制部件形状]时,可以将复制的形状粘贴到画面中的部件上。

部件

选择部件类型。根据所选的部件,可以更改其他设置。

类型

选择部件类型。将显示[部件]中所选的部件图像列表。它将显示作为缩略图的每个PDX文件的通用示例。

浏览

显示[打开文件]对话框。可以选择PDF文件而不是[类型]中显示的部件。

颜色

选择一种部件颜色。只有当可以更改[类型]中所选的PDX文件颜色时才可用该选项。

图案

选择部件的显示图案。只有当在[部件]中选择了[开关]或[按键]时,才能选择该设置。

列表

选择一个部件图像。显示[类型]中所选PDX文件中注册的图像列表。

扩展/基本

选择显示/隐藏[颜色]、[部件ID]和[OFF/ON]功能。

颜色

选择部件的颜色数量。点击[扩展]使用该设置。

部件图片ID

显示[列表]中选择的部件图像的部件ID。点击图标从部件ID中选择部件图像。点击[扩展]使用该设置。

OFF/ON

切换部件图像的状态。列表中的部件状态随着所选的状态而更新。在[部件]下拉列表中,选择[指示灯],点击[扩展]使用该设置。

新建调色板

创建新建调色板注册部件图像。

8.9 自定义部件

创建

对于每个状态,使用[注册部件]对话框注册部件图像。

8.9 自定义部件

删除

删除在已创建的调色板中注册的部件图像。
