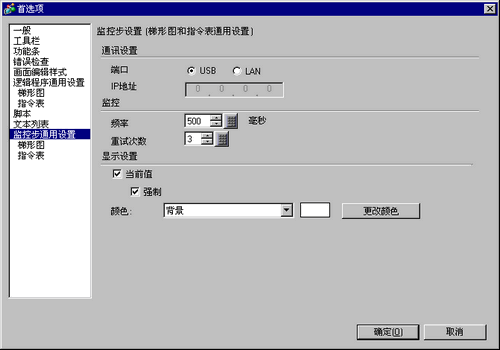

配置在线监控逻辑程序的设置。
通讯设置
端口
从[USB]或[LAN]中选择在线监控的通讯端口。
IP地址
如果将[端口]选择为[LAN]，请指定IP地址。
监控
频率
在200到3000之间指定通讯频率。
重试次数
在0到10之间指定通讯重试次数。
显示设置
当前值
显示在线监控期间符号变量的当前值。
强制
显示在线监控期间的强制值。
颜色
从[背景]、[行注释]、[操作数]、[当前值]、[强制]/[I/O地址]、[指令、母线、行]、[能流]、[PID]、[分隔线]、[SOR]、[梯形图指令]、[缩进分支]或[标签]中选择一项以便更改其颜色。
点击[更改颜色]，在显示的对话框中设置颜色。

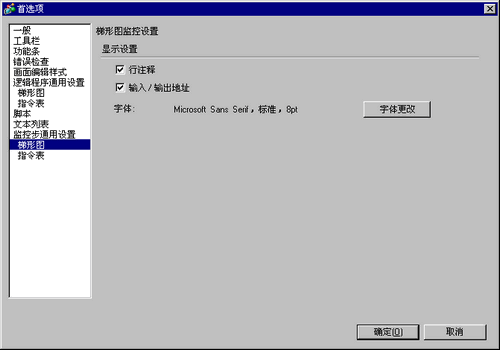

梯形图
配置梯形图监控。
显示设置
行注释
在梯形图画面上显示行注释。
输入/输出地址
如果为I/O端子分配了符号变量，则显示I/O地址。
字体更改
设置在梯形图画面上使用的字体。

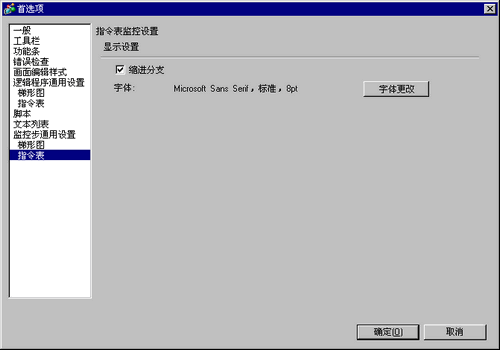

指令表监控设置。
显示设置
缩进分支
缩进分支指令和显示。
字体更改
设置在指令表监控画面上使用的字体。
