33.5.3 设置步骤 - 在PC上检查人机界面操作和PLC交互

1. 启动外部PLC模拟器。



   • 有关所需的软件，请参阅下节。
     33.5.1 所需的软件

2. 打开您想模拟的工程文件。从[工程(F)]菜单中选择[模拟(L)] 。



   • 也可以使用键盘快捷键Ctrl+T来开始模拟。

   • 您也可以点击状态栏中的来开始模拟。

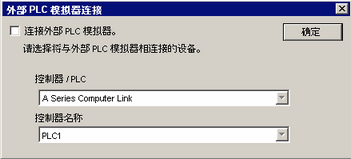

3. 将显示[外部PLC模拟器连接]对话框。
   勾选[Connects with an external PLC simulator]复选框。


4. 选择想在工程中模拟的[Device/PLC]或[Device Name]。要指定[Device/PLC]或[Device Name]，请从[工程]菜单中指向[系统设置]，然后点击[控制器/PLC]。在[控制器/PLC]对话框中，从[列表中]选择[制造商]和[系列]。滚动到[特定控制器的设置]，指定[控制器名称]和[设置]。



   • 模拟可以检查一台控制器/PLC的运行。

5. 点击[OK]。

6. 将显示[Select Connection Type]对话框。


7. 对于[Type]，为外部PLC模拟器选择CPU类型设置。

8. 对于[CPU]，为外部PLC模拟器选择CPU设置。

9. 点击[OK]显示具有外部PLC模拟器操作状态的[GP-Pro EX模拟]。



   • 编辑工程后再次运行模拟时，不需要先关闭[GP-Pro EX模拟]。运行不同工程的模拟时，处理方式相同。
     编辑或打开在其上运行模拟的工程文件后，使用下列一个内容更新[GP-Pro EX模拟]的内容。

   • 从[工程(F)]菜单中选择[模拟(L)]

   • 按下[Ctrl]+[T]

   • 按下[F12]

10. 要退出模拟，在[GP-Pro EX模拟]对话框中，从[模拟(S)]菜单中点击[退出模拟(X)]。
