33.3.1 设置步骤 - 在PC上检查I/O驱动程序的运行情况

1. 打开您想模拟的工程文件。从[工程(F)]菜单中选择[模拟(L)] 。



   • 也可以使用键盘快捷键Ctrl+T来开始模拟。

   • 您也可以点击状态栏中的来开始模拟。

2. 将显示[GP-Pro EX模拟]画面。




   • 当您编辑工程，然后再次运行模拟时，不需要先关闭[GP-Pro EX模拟]。运行不同的工程文件模拟时，处理方式相同。
     编辑或打开在其上运行模拟的工程文件后，使用下列一个内容更新[GP-Pro EX模拟]的内容。

   • 从[工程(F)]菜单中选择[模拟(L)]

   • 按下[Ctrl]+[T]

   • 按下[F12]

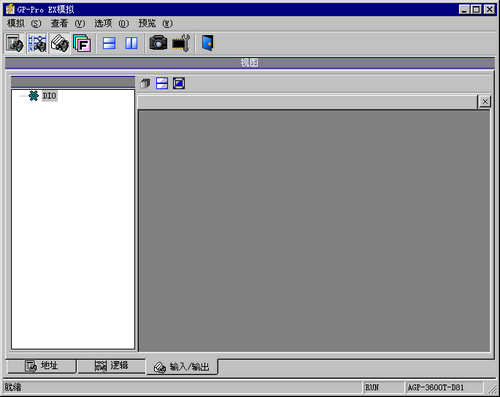

3. 从[查看(V)]菜单选择[预览(W)]并点击[输入/输出(I)]或点击，
   打开[I/O视图]对话框。




   • 如果[地址]视图或[逻辑]视图显示在[输入/输出]视图的上面，点击[输入/输出]选项卡，使[输入/输出]视图显示在最上面。

4. 在[输入/输出]视图中，您可以查看或更改分配给I/O驱动程序的I/O端子的当前地址值。从[I/O驱动程序列表]中选择要显示的I/O驱动程序。

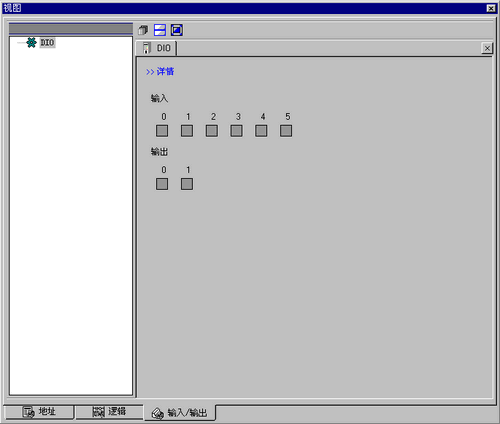

   显示I/O驱动程序的基本画面。
   (例如，DIO驱动程序)

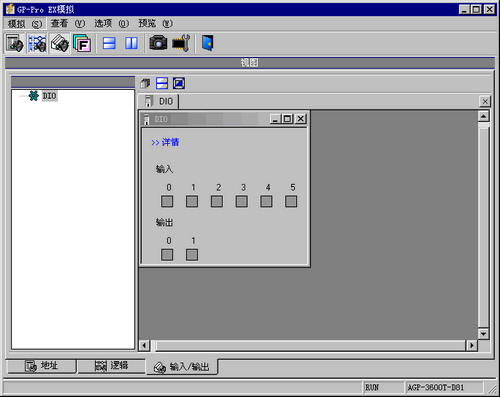

5. 点击扩大驱动程序显示窗口。


6. 指向显示变量名称。

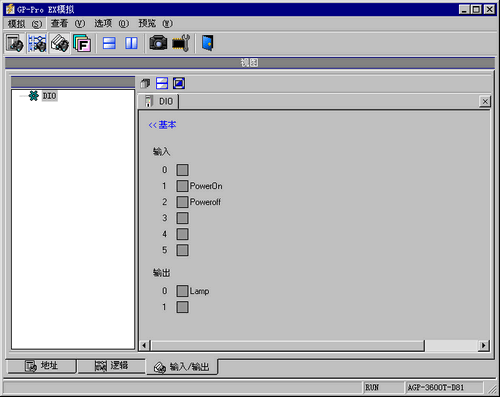

7. 点击[详情]，将显示出I/O驱动程序的详细画面。


8. 当您想切换位地址的ON/OFF状态时可点击。这样即可通过点击切换ON/OFF状态。

9. 若要为当前的整型地址输入一个新值，请输入该值，然后按[ENTER]键。
   这样可更新当前值。


10. 从[GP-Pro EX模拟]的[模拟(S)]菜单中选择[退出(X)]，或点击 退出模拟功能。[GP-Pro EX模拟]、[地址]视图和[输入/输出]视图将关闭。



    • 在模拟过程中保存在备份存储器(SRAM)中的数据，在模拟结果后会被删除。要保存PLC控制器值的备份，可从[选项(O)]菜单中选择[存储器设置(M)]或点击。如果您在[设备存储器设置]对话框中选择[备份PLC地址]复选框，当再次打开同一文件时，可以读取同一地址的数据。
