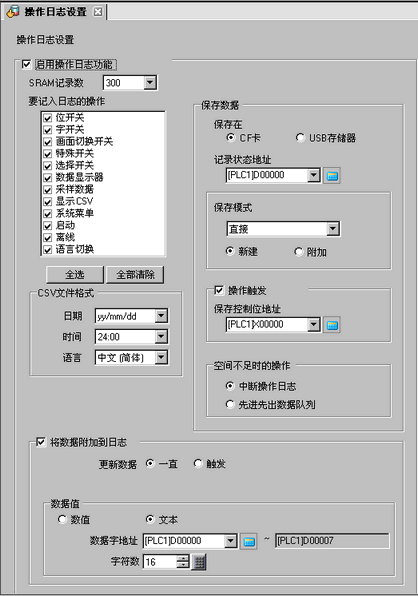

23.10.2 操作日志设置

启用操作日志功能

设置是否使用操作日志功能

SRAM记录数

从100、200、300、400和500中选择一个保存至备份存储器(SRAM)的记录数。

要记入日志的操作

从[位开关]、[字开关]、[画面切换开关]、[特殊开关]、[选择开关]、[数据显示]、[采样数据]、[显示CSV]、[系统菜单]、[启动]、[离线]和[语言切换]中为操作日志选择功能。

保存数据

保存在

当以CSV格式输出操作日志时，或者当超过SRAM中可保存的记录数时，选择[CF卡](或[SD卡])或[USB存储器]作为“保存在”位置。

记录状态地址

指定地址，用于确认保存到外部存储器的写入状态。

当输出操作日志文件时，传输位置ON。当文件输出完成时，传输完成位置ON。

错误状态是指如下情况。

位12~15

描述

简介

0000

成功完成

当备份过程成功完成时。

0100

没有外部存储器

当备份时未插入外部存储器或CF卡保护盖处于打开状态

0101

写入错误

外部存储器上可用空间不足，或在写入过程中拔出了外部存储器。

SD卡处于写保护状态。

0111

CF卡/USB存储器错误

CF卡/USB存储器未正确格式化或无效。

保存模式

设置当保存操作日志时的操作。

当选择[新建]时，将创建新的CSV文件。
当选择[附加]时，数据被添加到现有CSV文件中。

指定更改数据保存操作的地址。当指定地址置OFF时，选择“新建”。当地址置ON时，选择“附加”。

  • 可以在一个CSV文件中附加的数据最多是10000条。

操作触发

指定是否由控制位触发保存操作日志。

保持控制位地址

将指定位置ON，开始写入外部存储器。

空间不足时的操作

指定当外部存储器空间不足时的操作。

停止将操作日志文件输出到“保存在”所指定的位置。当执行下一个操作时，操作日志的记录将完全停止，不记录任何内容。

删除外部存储器中最旧的文件，保存采集到的数据。

CSV文件格式设置

设置保存到CSV文件时的显示格式。

日期

从mm/dd/yy(月/日/年)、mm/dd(月/日)、yy/mm/dd(年/月/日)、dd/mm/yy(日/月/年)中选择日期的显示格式。

时间

从12:00:00或24:00:00中选择时间的显示格式。

语言

从ASCII、日语、中文(繁体)、中文(简体)、韩语、俄语和泰语中选择语言。

将数值附加到日志

当记录操作日志时，设置是否获取指定数据字地址中存储的值。

更新数据值

设置时间获取数据字地址值。

每次在目标文件中执行记录操作日志时，都会获取数值。

  • 启动人机界面时，如果为数据字地址设置非法地址或符号，它将进入强制传输画面。请执行工程文件的强制传输。

当触发位地址置ON时，将再次获取数据。

  • 启动人机界面时，如果为数据字地址设置非法地址或符号，它将进入强制传输画面。请执行工程文件的强制传输。

触发位地址

在[更新数据值]中，勾选[触发]时，设置将触发读取数据的位地址。

数据值

设置从[数值]和[文本]中获取的数据值类型。

数值

数据字地址

设置字地址，存储记录操作日志时要读取的值。

根据[字符数]设置，自动显示地址末尾。

数据类型

设置[数据字地址]中保存的数据格式。

每个数据类型的输出格式如下。

数据类型

符号+/-

范围

文本

无法设置

最多可以使用32个单字节字符。

8位Dec

无

0~255

启用

-128~127

16位Dec

无

0~65535

启用

-32768~32767

32位Dec

无

0~4294967295

启用

-2147483648~2147483647

8位十六进制

无法设置

0~FF(h)

16位十六进制

无法设置

0~FFFF(h)

32位十六进制

无法设置

0~FFFFFFFF(h)

8位Oct

无法设置

0~377(o)

16位Oct

无法设置

0~177777(o)

8位BCD

无法设置

0~99

16位BCD

无法设置

0~9999

32位BCD

无法设置

0~99999999

8位Bin

无法设置

0~11111111

16位Bin

无法设置

0~1111111111111111

32位Bin

无法设置

0~11111111111111111111111111111111

符号+/-

选择是否显示负值。选择何时数据类型为16位Dec或32位Dec。

文本

数据字地址

设置字地址的范围，存储记录操作日志时要读取的值。

字符数

设置从1至32单字节字符中获取的字符数。
