25.9.6.1 打印/数据设置

列号

如果在[地址]选项卡中勾选了[启用多种数据类型]，此字段显示选定列的编号。

地址

如果在[地址]选项卡中勾选了[启用多种数据类型]，此字段显示选定列的地址。

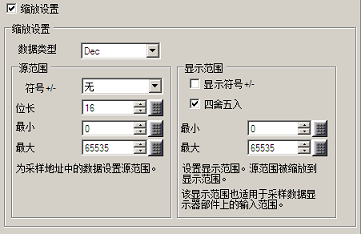

缩放设置

选择是否指定源范围和显示范围。对话框将显示以下内容。

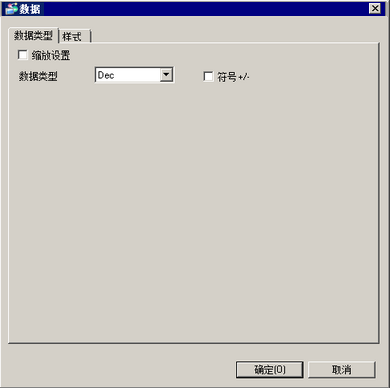

数据类型

从[Dec]、[BCD]、[Hex]或[浮点]中选择数据类型。

仅当在[地址]选项卡上将[位长]设置为[32位]时才能选择[浮点]数据类型。

符号+/-

指定是否为数据加一个负号。只有当[数据类型]为[Dec]时才可以对其进行设置。

源范围

符号+/-

如果指定了[缩放设置]且[数据类型]是[Dec]或[Hex]时，选择是否处理负数。

仅正数数据。

负数用2的补码处理。

负数用MSB符号(最高位)处理。

位长

如果勾选了[缩放设置]并在[地址]选项卡中将[数据长度]设置为[8位]或[16位]，则设置需要使用的位长。

8位：1~8

16位：1~16

最小/最大

如果勾选了[缩放设置]，则设置数据的源范围。每个[数据类型]和[符号+/-]都有不同的设置范围。

如果勾选了[缩放设置]，将显示[显示范围]的最小值/最大值。

显示范围

显示符号+/-

如果勾选了[缩放设置]且[数据类型]是[Dec]时，选择是否为显示数据附加一个符号。当[数据类型]为[浮点]时它是固定的。

四舍五入

指定当把输入值转换成显示范围时是否对小数部分采用四舍五入法。如果未选择四舍五入法，小数值将被截取。

最小/最大

只有勾选了[缩放设置]，才能指定显示范围的最小/最大值。根据[数据类型]及是否设置了[显示符号 +/-]设置范围会有所不同。
