当数据类型为[字8位]/[字16位]/[字32位]时
列号
显示选定列的编号。
总显示位数
从1至17中选择数据的显示位数。须在[显示字符数]中设置的字符数内进行指定。小数点后显示的数字也包括在位数内。
(例如，总显示位数是“5”，小数位数是“2”)
小数位数
设置小数点后的显示位数，范围从0到[总显示位数]-1。
当[数据类型]为[Hex]时不能设置此项。
左对齐/右对齐
选择数据显示位置。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
预览
预览所选样式。
显示字符数
在100个单字节字符之内设置数据列单元格中显示的字符数。

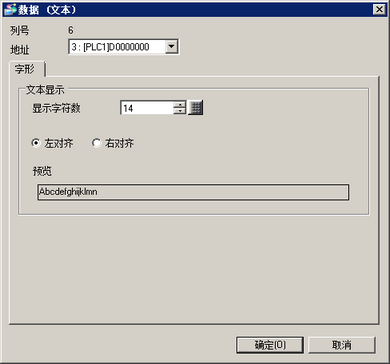

如果数据类型是[位]/[文本]
如果在[地址]选项卡中勾选了[启用多种数据类型]，当选择数据类型为[位]或[文本]的列并点击[数据类型]时，将弹出以下对话框。
列号
显示所选列的编号。
地址
显示所选列的地址。可以从列表中更改采样组的注册地址。
显示字符数
在100个单字节字符之内设置数据列单元格中显示的字符数。
左对齐/右对齐
选择数据显示位置。
预览
预览所选样式。

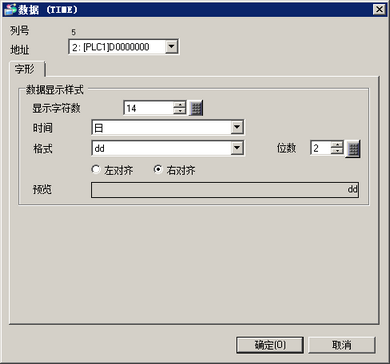

当数据类型为[TIME]/[DATE]/[TIME_OF_DAY]/[DATE_AND_TIME]时
如果在[地址]选项卡中勾选了[启用多种数据类型]，当选择数据类型为[TIME]、[DATE]、[TIME_OF_DAY]或 [DATE_AND_TIME]的列并点击[数据类型]时，将弹出以下对话框。
列号
显示所选列的编号。
地址
显示所选列的地址。可以从列表中更改采样组的注册地址。
显示字符数
在100个单字节字符之内设置数据列单元格中显示的字符数。
最小字符数取决于[数据显示样式]中的设置。
例如：如果[预览]为[yyyy-mm-dd]，则最少为10个单字节字符。
日期/时间
选择要显示的日期/时间项目。
当[数据类型]为[TIME]时，该设置可用。
日期
指定是否显示日期。如果显示，选择要显示的日期项目。
当[数据类型]为[DATE_AND_TIME]时，该设置可用。
时间
指定是否显示一天中的时间。如果显示，选择要显示的时间项目。
当[数据类型]为[TIME_OF_DAY]或[DATE_AND_TIME]时，该设置可用。
格式
选择[日期/时间]、[日期]或[时间]项目的显示格式。
位数
指定首项的位数。
当[数据类型]为[TIME]时，该设置可用。
左对齐/右对齐
选择数据显示位置。
预览
预览所选样式。
