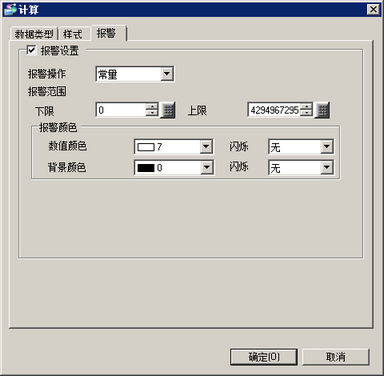

报警
指定是否使用报警显示器(当数值超出报警范围时更改计算数据颜色)。
报警操作
当报警处于活动状态时,从[常量]或[地址]中选择操作。
支持采样的报警范围设置的机型,请参阅下面的内容。
1.5 支持的功能
报警范围
设置报警范围。计算数据按32位处理。
如果[报警操作]是[常量]
在以下范围内设置[上限]和[下限]。
数据类型 |
符号+/- |
显示范围 |
---|---|---|
Dec |
禁用 |
0~4294967295 |
启用 |
-2147483648~2147483647 |
|
Hex |
- |
0~FFFFFFFF(h) |
BCD |
- |
0~99999999 |
浮点 |
选中(固定) |
-9.9e16~9.9e16 |
如果[报警操作]是[地址]
指定保存[上限]的地址。[下限]的地址从[上限]地址向上加。
当指定地址是16位时
当指定地址是32位时
数值颜色
选择显示报警时的数值颜色。
背景颜色
选择显示报警时的背景色。
闪烁
选择闪烁及闪烁速度。您可以为报警颜色中[数值颜色]和[背景色]选择不同的闪烁设置。
根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
