25.9.4.1 显示/保存为CSV/数据设置 - 数据类型

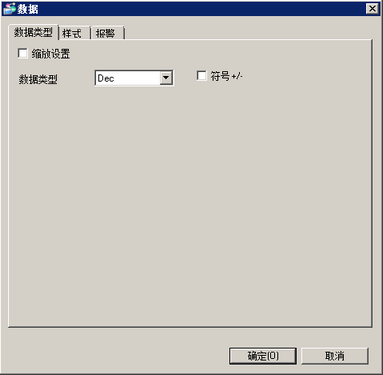

点击[数据类型],将显示如下对话框。

列号

如果在[地址]选项卡中勾选了[启用多种数据类型],此字段显示选定列的编号。

地址

如果在[地址]选项卡中勾选了[启用多种数据类型],此字段显示选定列的地址。可以从列表中更改采样组的注册地址。

缩放设置

指定是否设置[源范围]和[显示范围]。如果勾选,则弹出以下对话框。

数据类型

从[Dec]、[BCD]、[Hex]或[浮点]中选择数据类型。

仅当在[地址]选项卡上将[位长]设置为[32位]时才能选择[浮点]数据类型。

符号+/-

选择是否在数据前显示符号。只有当[数据类型]为[Dec]时才可以对其进行设置。

源范围

符号+/-

如果勾选了[缩放设置]且[数据类型]是[Dec]或[Hex]时,选择是否处理负数。

仅正数数据。

负数用2的补码处理。

负数用MSB符号(最高位)处理。

位长

如果勾选了[缩放设置]并在[地址]选项卡中将[数据长度]设置为[8位]或[16位],则设置需要使用的位长。

8位:1~8

16位:1~16

最小/最大

如果勾选了[缩放设置],则指定数据的源范围。设置范围取决于[数据类型]和[符号+/-]设置。

位长

数据类型

符号+/-

源范围

8位

Dec

0~255

2的补码

-128~127

MSB符号

-127~127

Hex

0~255

2的补码

128~127

MSB符号

-127~127

BCD

-

0~99

16位

Dec

0~65535

2的补码

-32768~32767

MSB符号

-32767~32767

Hex

0~65535

2的补码

-32768~32767

MSB符号

-32767~32767

BCD

-

0~9999

32位

Dec

0~4294967295

2的补码

-2147483648~2147483647

MSB符号

-2147483647~2147483647

Hex

0~4294967295

2的补码

-2147483648~2147483647

MSB符号

-2147483647~2147483647

BCD

-

0~99999999

浮点

-

-9.9e16~9.9e16

显示范围

显示符号+/-

如果勾选了[缩放设置]并将[数据类型]设置为[Dec]时,选择是否在数据前加上符号。

四舍五入

指定当把输入值转换成显示范围时是否对小数部分采用四舍五入法。如果未选择四舍五入法,小数值将被截取。

最小/最大

只有勾选了[缩放设置],才能指定显示范围的最小/最大值。根据[数据类型]及是否设置了[显示符号 +/-]设置范围会有所不同。

位长

数据类型

显示符号+/-

显示范围

8位

Dec

禁用

0~255

启用

-128~127

Hex

-

0~FF

BCD

-

0~99

16位

Dec

禁用

0~65535

启用

-32768~32767

Hex

-

0~FFFF

BCD

-

0~9999

32位

Dec

禁用

0~4294967295

启用

-2147483648~2147483647

Hex

-

0~FFFFFFFF

BCD

-

0~99999999

浮点

选中(固定)

-9.9e16~9.9e16
