25.12.4 采样数据显示器

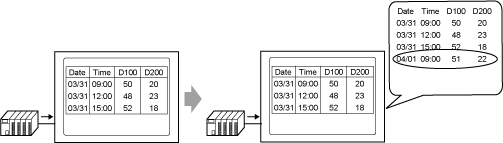

每次进行采样时数据都显示在人机界面画面上的采样数据显示器上。

显示样式取决于采样数据显示器[显示]选项卡中设置的[显示顺序]。

最后一个采样数据总是显示在第一行。发生新的数据采样时,旧数据依次下移。

第一个采样数据显示在第一行。新采样数据添加到最后一行。当采样数据超过[基本]选项卡中的[显示行数]时,新数据不再显示。可通过向下滚动来查看新数据。

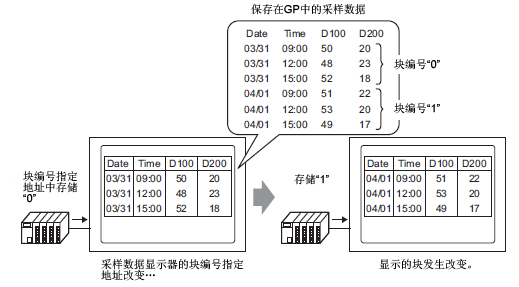

如果未勾选[模式]选项卡中的[在完成指定周期后覆盖原有数据],则只显示从[块编号指定地址]所保存块编号开始的采样数据。当显示了该块的最后一条数据时,就不再更新显示。

要显示另外一个块的数据,请更改[块完成位地址]中的值,显示将发生改变。
