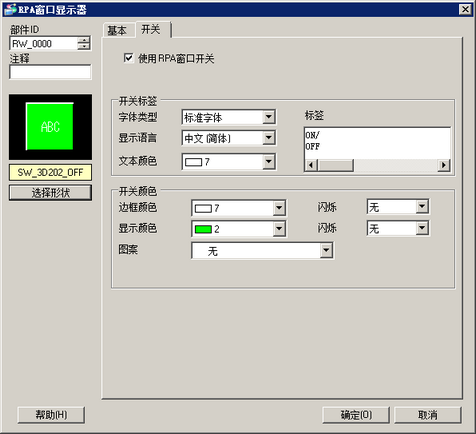

36.4.1.3 开关

选择形状

打开选择形状对话框,选择部件形状。

使用RPA窗口开关

设置是否放置开关,用于控制RPA窗口显示器或清除RPA窗口显示器。这些开关将自动放置在RPA窗口的右上角。但是,可以个别选择并移动这些开关。

开关标签

设置开关标签。

字体类型

为开关上显示的标签选择字体类型。

使用位图字体时,可为字符指定垂直和水平方向的尺寸。当放大或缩小字符时,字符的轮廓可能会不平滑或模糊。

这是一种字符高度和宽度比率固定的轮廓字体。即使放大或缩小字符,也能清晰显示轮廓。但是,由于所需容量较大,该字体会加重人机界面的负担。



显示语言

从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[朝鲜语]、[俄语]或[泰语]中选择开关标签的语言。

文本颜色

选择标签文本的颜色。

标签

输入要在开关上显示的文本。

  • 选择开关后按下[F2]键,可以直接编辑标签文本。

开关颜色

设置开关颜色。

边框颜色

如果存在边框,则需要为部件形状的边框选择一种颜色。

显示颜色

选择开关颜色。

图案

从8种图案或[无图案]中选择。

图案颜色

如果已经选择了图案,选择图案颜色。

开关颜色将显示为[显示颜色]和[图案颜色]的组合。

闪烁

选择部件闪烁及闪烁速度。可以为[边框颜色]、[前景]和[图案颜色]选择不同的闪烁设置。

  • 根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
    1.6 支持的颜色

颜色

选择开关颜色。该显示将提供与选定部件图像不同颜色的图像。
