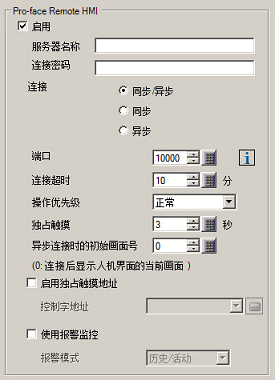

启用
设置Pro-face Remote HMI功能。勾选，将人机界面用作Pro-face Remote HMI服务器。
服务器名称
指定不超过32个字符的服务器名称。可使用单字节字母数字字符和符号。
单字节符号： ` ~ ! @ # $ % ^ & * ( ) _ - + = { } [ ] \ | : ; " ' < > , . ? /
在客户端，将显示一个服务器列表画面，您可以在这里确定服务器。
如果不需要服务器名称，则输入一个单字节空格即可。
连接密码
设置从客户端访问服务器时所需的密码。
该密码必须为8至16个单字节字符，而且必须包含一个大写字母、一个小写字母，以及一个数字或符号。
连接
选择客户端与服务器之间的连接方式。
同步/异步
如果以同步模式来连接客户端和服务器，则可以从客户端在同步和异步之间进行切换。
同步
仅以同步模式连接。
异步
仅以异步模式连接。
可以使用系统变量#H_RemoteHMI_Connect_Status来查看连接方式。
端口号
设置使用Pro-face Remote HMI功能的端口号。使用从指定端口号开始的三个连续端口号。
连接超时
设置连接超时的时长。
如果超过连接超时时间，且客户端没有任何操作，则服务器将丢弃与客户端的连接。
操作优先级
选择服务器向客户端响应的频率。
正常
向客户端响应的频率约为300毫秒。
人机界面
除Remote HMI之外的功能将获得优先级，这样可以增加客户端等待服务器响应的时间。
客户端
客户端响应的周期更短。使用此选项来改善通信，和用于实时更新人机界面。
独占触摸
如果在客户端或服务器端开始操作，则在另一端的操作将在此处定义的时间内被停止。
如果设置为0，此功能不起作用。
异步连接时的初始画面号
当以异步模式从客户端连接时，或从同步模式向异步模式切换时，请设置将要显示的画面号。
如果设置为0，在服务器上显示当前画面。
启用独占触摸地址
可以使用一个字地址来手动启用客户端或服务器上的触摸操作。
控制字地址
设置一个字地址来控制触摸操作。
值 |
描述 |
0(00) |
禁用字地址切换功能 |
1(01) |
仅启用服务器端触摸操作 |
3(11) |
仅启用客户端触摸操作 |
如果在控制字地址中设置了非表中的任意值，将禁用客户端和服务器之间的触摸切换。
可以使用系统变量#H_RemoteHMI_Touch_Status来查看独占触摸的状态。
使用报警监控
可以使用客户端服务器列表画面检查每台服务器上是否都已经触发了报警。
报警模式
历史/活动
检查报警[历史]或[活动]历史数据，可以与客户端共享报警是否已经被触发。当希望知道是否已经触发报警或希望知道恢复状态时，使用此功能。
历史报警数据时必需的。从GP-Pro EX菜单中，在[通用设置] - [报警设置] - [通用设置]选项卡下，设置“历史”或“活动”的记录数。
在报警设置中设置“历史”和“活动”将共享它们的报警监控的报警触发状态。
日志
检查报警[日志]历史数据，可以与客户端共享报警是否已经被触发。即使报警恢复，报警触发的数据仍保存在历史数据中，显示的被触发报警仍将显示在客户端上。
历史报警数据时必需的。在GP-Pro EX菜单的[通用设置] - [报警设置] - [通用设置]选项卡中，设置“日志”的数据大小。
