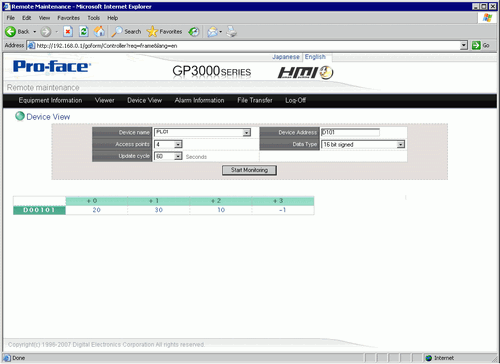

37.13.7 标准模板HTML - 主框/[Device View]页面

Device Name

选择连接到人机界面的控制器/PLC。

Device Address

设置待监控寄存器地址的起始地址。您不能指定“符号”。

Access points

选择将要在一个画面中显示并访问的地址点数:[1], [2], [4], [8], [16], [32], [50], [100]或[200]。

Data Type

定义地址的位长和数据类型:[Bit]、[16 Bit Signed]、[16 Bit Unsigned]、[16 Bit HEX]、[32 Bit Signed]、[32 Bit Unsigned]、[32 Bit HEX]、[Single-precision Floating Point]、[Double-precision Floating Point]或 [Text]。

Update cycle

选择监控频率:[1], [2], [3], [4], [5], [10], [20], [60], [120], [180]或[300]秒。

Start Monitoring

以定义的频率开始监控设备地址。如果您切换页面或退出浏览器,则监控结束。

Device Display Frame

显示寄存器地址,从[Device Address]栏开始一直到[Access Points]栏中定义的地址数。
