37.8.3 操作步骤 - 通过Web服务器显示和编辑地址

启动并设置Internet Explorer

  1. 启动Internet Explorer。

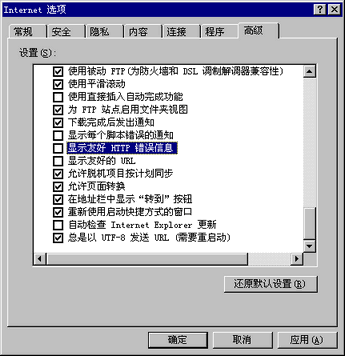

  2. 从[工具]菜单中选择[Internet选项]。在[Internet选项]对话框中,点击[高级]选项卡,设置如下项目。

连接Web服务器

  1. 启动Internet Explorer,在地址栏中输入人机界面的IP地址。
    (例如192.168.0.1)

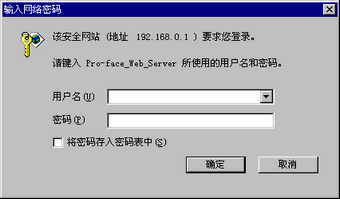

  2. 按Enter键,连接到人机界面的Web服务器。如果设置了安全级别,还将显示[Enter Network Password]对话框。输入密码 ( 不能超过 8 个单字节字符 ),然后点击 [OK]。
    (例如: "5555" (允许浏览及操作人机界面数据的安全级别)

    • 如果安全设置中设置了[用户ID],还需要输入[用户名]。

    • 如果设置了安全级别且退出了Internet Explorer,下次连接时,即便输入了URL来直接连接到Web服务器,仍需要再次输入密码。

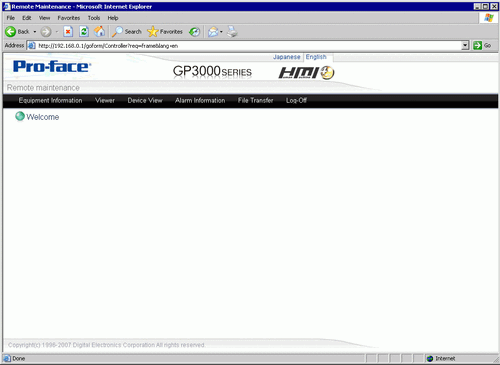

  3. 当您连接人机界面的Web服务器时,会出现如下欢迎画面。

在Web服务器上查看并操作人机界面数据

  1. 从HTML菜单中,选择[Device View]。

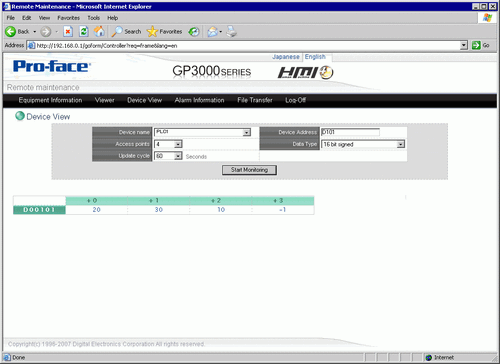

  2. [Device View]画面用来定义将显示的地址范围和更新速率。定义 [Device/PLC Name]、[Device Address]、 [Access Points]、[Data Type]以及监控频率[Update Frequency] 字段。点击[Start Monitoring]。点击 [Start Monitoring] 开始监控。
    (例如:[Device/PLC Name]=PLC1, [Device Address]=D101, [Access Points]=4,[Data Type]=16 bit signed, [Update Rate]=60

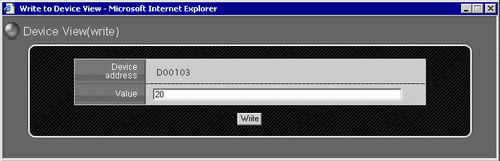

  3. 点击一个值,显示[Device View(Write)]对话框,在[Value]栏中输入一个新值。[Write]。点击并设置连接到人机界面的控制器/PLC的值。(例如,[Device Address] = D103、[Value] = 20)

    • 在[Value]栏中,输入多个值时需要用空格或逗号隔开。选择[Write],从定义的地址开始将值写入连续地址中。注意:可以写入的连续地址的数量取决于[Data Type],如下所示。

      数据类型

      输入点数

      128点

      16位带符号

      36点

      16位无符号

      36点

      16位十六进制

      42点

      32位带符号

      51点

      32位无符号

      21点

      32位十六进制

      23点

      单精度浮点

      28点

      双精度浮点

      14点

      文本

      256个字节

退出Web服务器

  1. 当您已经完成人机界面查看和操作后,退出Web服务器。从菜单中选择[Log Off],然后将显示如下对话框。

  2. 点击[确定]。当弹出如下对话框时,点击[是]。

  3. 关闭Internet Explorer,完成退出过程。
