如果所用的机型支持SD卡，[CF]和[CF卡]会被替换为[SD]和[SD卡]。
状态地址
设置用设定的地址来确认错误信息。
指定保存错误状态的字地址。
|
0 |
成功完成 |
传输成功完成。 |
|
1 |
保留 |
- |
|
2 |
保留 |
- |
|
3 |
保留 |
- |
|
4 |
无CF/SD卡 |
未在人机界面中插入CF/SD卡，或未关CF卡盖。 |
|
5 |
读取错误 |
读取外部存储器失败或没有足够的可用空间。 没有文件夹的访问权限。 |
|
6 |
写入错误 |
写入外部存储器失败或没有足够的可用空间。 没有文件夹的访问权限。 |
|
7 |
CF卡错误 |
CF卡未正确格式化或损坏 |
|
8 |
删除错误 |
是只读文件，或文件删除失败 没有文件夹的访问权限。 |
|
9 |
FTP连接错误 |
FTP服务器工作不正常或FTP服务器不存在 |
|
10 |
FTP登录错误 |
在FTP服务器中设置的用户名或密码不正确 |
|
11 |
FTP读取错误 |
从FTP服务器读取文件失败 |
|
12 |
保留 |
- |
|
13 |
保留 |
- |
|
14 |
USB存储器不存在 |
没有USB存储器。 |
|
15 |
USB存储器错误 |
USB存储器无效或未正确格式化，或插入的不是USB存储器。 |
使用FTP服务器选择[选择影像]时，如果读取文件失败，显示错误状态“11 FTP 读取错误”，而不是“5 读取错误”。
从FTP服务器到CF/SD卡复制数据时，如果CF/SD卡空间不足，将显示错误状态“5 读取错误”而不是“6 写入错误”。
扩展
在[操作模式]中选择[文件操作]。在[目标数据]中，选择[CF<-->FTP](或[SD<-->FTP])或[USB存储器<-->FTP]。使用FTP将数据传输至CF/SD卡/USB存储器时，应指定是否在指定的状态地址中写入传输信息。
|
系统开始地址偏移 |
使用 |
|
|
16位 |
32位 |
|
|
+0 |
+0 |
状态 |
|
+2 |
+1 |
传输文件大小 |
|
+4 |
+2 |
传输文件名称 |
|
+14 |
+7 |
传输完整文件大小 |
|
+16 |
+8 |
通讯速度 |
|
+18 |
+9 |
经过时间 |
|
+20 |
+10 |
剩余时间 |
状态
请参阅[状态地址]。
传输文件大小
保存要传输的文件大小。开始传输时，来自上一次传输的数据被清除。单位是字节。
传输文件名称
保存要传输的文件名称。
即使该名称使用的是小写字符,文件名仍用大写字母处理。
文件名最多可以使用19个字符。如果某个名称使用19个以上的字符，前面16个字符会显示,剩下的将显示为“...”。
至于文件名，当系统语言设置为日语时，则使用JISX0208-1990里定义的字符。设为英语时，可使用JISX0201 Roman(ASCII)代码里直到7F的代码。但是，不能使用控制代码或文件名里不能使用的其他字符。
传输完整文件大小
保存在传输目标文件之间已完整传输的文件的大小。单位是字节。
通讯速度
保存平均传输速度。传输完毕后，保存除以经过时间后得到的文件大小。小数位数被省去。单位是字节/秒。
经过时间
保存传输开始后的经过时间单位是秒。
剩余时间
保存剩余传输时间。小数位数被省去。单位是秒。计算时使用以下方法：
(传输文件大小 - 传输完整文件大小)/速度
当传输完成时，该值不会清0。开始下一次传输时清0。(不包括状态。)
如果文件传输期间发生错误，保存发生错误前的值。
速度、经过时间、传输文件名、传输完整文件大小和剩余时间是每秒写入。
选择[扩展]时，如果有很多文件的话，可能需要很长时间开始数据传输。
删除时，传输文件大小、速度、传输完整文件的大小和传输剩余时间都被清0。只保存传输文件名称和经过时间信息。
传输文件大小和传输完整文件大小的保存区是32位。超过4294967295字节(大约4GB)保存限制的传输文件不能保存。超过该限制可能导致不稳定。
如果传输文件大小和传输完整文件大小超过4294967295字节，速度和剩余时间值不能保存。
如果传输期间人机界面上的时钟时间发生变化，速度、经过时间和剩余时间值不能保存。
在完成传输前，剩余时间是估计值。如果数据数量大，估计的准确度会降低。
开始数据传输时，它在开始传输的画面使用文件管理器扩展设置，即使数据传输期间屏幕发生变化，并且新画面的文件管理器扩展设置不一样。
在数据传输期间画面发生更改，并且两个画面都存在扩展设置，那么剩下的传输数据被写入新的画面地址。

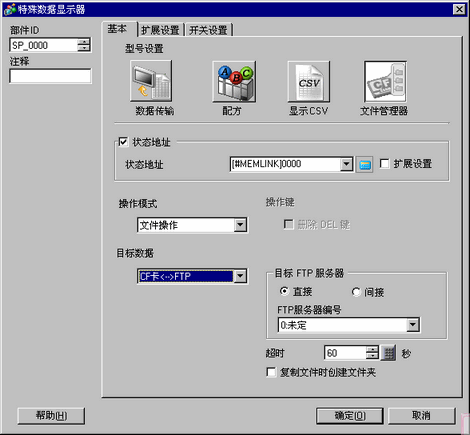

操作模式
从[文件操作]和[选择影像]中选择文件管理器的操作。
文件操作
选择要显示的文件或复制文件。
目标数据
CF卡(或SD卡)
文件管理器在人机界面上显示保存在CF/SD卡/USB存储器中的文件夹和文件。
USB存储器
在画面上，显示USB存储器里保存的文件夹或文件。
CF<-->USB存储器(或SD<-->USB存储器)
可以同时显示CF/SD卡和USB存储器，还可以在CF/SD卡和USB存储器之间复制和移动数据。当在[CSV显示器]上显示USB存储器中的CSV数据时使用此项。
CF<-->FTP(或SD<-->FTP)
将FTP服务器上的数据复制到人机界面的CF/SD卡，以及将人机界面CF/SD卡上的数据复制到FTP服务器。
USB 存储器<-->FTP
将FTP服务器里的数据复制到人机界面的USB存储器上，将人机界面的USB存储器里的数据复制到FTP服务器上。
从FTP服务器上复制而来的数据可以在“显示CSV”或“图片显示器”中显示。这些数据也可以用作配方数据。关于通过FTP服务器进行配置和操作的详情，请参阅以下内容。
41.8 使用FTP服务器在人机界面的外部存储器中备份数据
移除DEL键
选定后，用来删除选定文件的[DEL]键不会出现在画面上。
当在[目标数据]中选择[USB存储器]时，此项可用。
目标FTP服务器
从[直接]或[间接]中选择如何指定FTP服务器的方法。在[操作模式]中选择[文件操作]。在[目标数据]中，选择[CF<-->FTP](或[SD<-->FTP])或[USB存储器<-->FTP]。
FTP服务器号
在[目标FTP服务器]中选择[直接]时，指定目标FTP服务器。
起始地址
指定连续字地址的起始地址，用来指定当[目标FTP服务器]中选择[间接]时与目标FTP有关的信息。

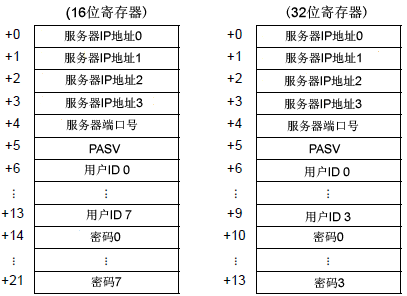

起始地址图标
从起始地址中点击并显示连续地址的内容。
起始地址
超时
设置10-120秒之间的时间值，作为开始FTP服务器通讯后的超时阶段。
创建文件副本的文件夹
当该选项卡被选中时，用文件副本和复制数据的日期/时间创建文件夹。
文件夹名称是文件夹创建的日期“年/月/日/时间”。
选择视频
选择要播放的影像文件。
选择模式
单个
只能选择和播放保存在CF/SD卡或FTP服务器中的一个影像文件。
多个
可以选择并播放保存在CF/SD卡或FTP服务器中的多个影像文件。最多可以选择100个文件或文件夹。
会从“0”开始按顺序分配索引编号，就像播放列表文件一样。播放将从索引编号0开始。
目标数据
CF卡(或SD卡)
可以选择CF/SD卡中的数据。
FTP
可以选择FTP服务器中的数据。
CF/FTP(或SD/FTP)
可选择CF/SD卡或FTP服务器中的数据。
