文件号
设置文件编号。该值可以在0至2047之间。
注释
设置一条最多32个字符的注释。
存储起始地址
设置目标(或源)控制器/PLC的起始地址。
显示格式
从[Dec]、[BCD]、[Hex]或[浮点]中选择数据显示类型。
如果选择了[浮点]，[位长]固定为[32位]。
符号+/-
针对负数设置。只有当[显示格式]为[Dec]时才可以设置它。
位长
从[16位]或[32位]中选择数据位长度。
块数
设置将要在文件中注册的块(配方)数。一个文件中最多可以保存1650个块。可以设置的块数取决于[数据量]。
数据量
设置每个块的数据量。数据量最大可为10000(当数据是32位时最大为5000)。
可以设置的数据量取决于[块数]。
语言
为配方数据的项目名称选择一种语言：[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]。[配方]中的项目名称参照该设置。

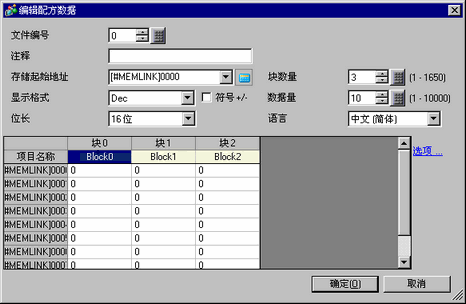

编辑数据区
在每个块中输入配方标题和数据。数据范围取决于[位长度]和[符号+/-]。
位长 |
显示格式 |
符号+/- |
输入范围 |
16位 |
Dec |
- |
0~65535 |
勾选 |
-32768~32767 |
||
Hex |
- |
0~FFFF(h) |
|
BCD |
- |
0~9999 |
|
32位 |
Dec |
- |
0~4294967295 |
勾选 |
-2147483648~2147483647 |
||
Hex |
- |
0~FFFFFFFF(h) |
|
BCD |
- |
0~99999999 |
|
浮点 |
- |
-9.9e16~9.9e16 |
点击对应于将要使用过滤功能的每个块号的单元格中的
。
将显示在显示过滤结果的一栏中。
使用快捷键或右击菜单可以编辑该列表。
功能名称 |
快捷键 |
描述 |
复制 |
Ctrl + C |
复制当前选定单元格的内容。 |
粘贴 |
Ctrl + V |
将复制内容粘贴到所选单元格中。 |
清除 |
删除 |
删除当前所选单元格的内容。 |
全选 |
Ctrl + A |
选择[编辑数据区]中的所有单元格。 |
选项
显示[首选项]对话框。配置传输设置。
26.17.3 传输项目名称和块编号
发送项目名称
选择传输数据时是否传输项目名称。
发送块编号
选择传输数据时是否传输块编号。
