26.13.2 传输 - 使用触摸(手动传输)方式传输配方(配方数据)

下面介绍从备份存储器(SRAM)到控制器/PLC的手动传输过程。(当不使用多个文件夹时。)

1. 将D10的位0置ON。画面区中保存的所有配方数据被传输到备份存储器(SRAM)。



   • 将配方保存到CF卡(或SD卡)时，将位0和8置ON。将配方保存到USB存储器时，将位0和9置ON。

2. 当向备份存储器(SRAM)的传输成功完成时，将写入完成位(M100)置ON。在确认该位为ON后，将D10的位0和M100置OFF。

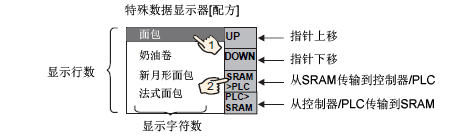

3. 在人机界面上的特殊数据显示器[配方]中，备份存储器(SRAM)指定文件(File# 0)中注册的块的项目名称将以列表形式显示。
   触摸待传输的配方。(您可以从显示列表中选择多个文件。)

4. 触摸从备份存储器(SRAM)到控制器/PLC的传输开关。
   选定配方被传输到控制器/PLC。
