如果在传输扩展配方数据的过程中进入离线模式或关闭人机界面，传输过程会被取消。
不使用人机界面的备份存储器(SRAM)或外部存储器，也可以在人机界面和控制器/PLC之间传输扩展配方数据。
有两种传输方法。通过触摸手动传输或用系统变量自动传输。
如果在传输扩展配方数据的过程中进入离线模式或关闭人机界面，传输过程会被取消。
触摸传输(手动传输)
从扩展配方列表中选择一个配方，然后触摸传输开关。
关于扩展配方列表功能的详情，请参阅以下内容。
26.26.1 扩展配方列表/扩展配方数据列表
一旦启动从控制器/PLC到人机界面的传输操作，扩展配方列表上的显示会暂时消失。
自动传输
用系统变量进行传输。
有关系统变量的详情，请参阅以下内容。
A.2.2 HMI系统变量 - #H系统变量

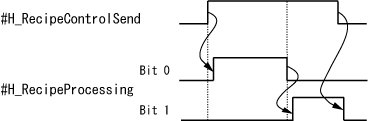

从人机界面传输到控制器/PLC
在#H_RecipeGroupID中保存配方组ID。
在#H_RecipeID中保存配方ID。
将#H_RecipeControlSend置ON。指定配方组ID和配方ID的数据被写入控制器/PLC。
传输一旦完成，系统变量#H_RecipeProcessing的位1(传输完成标志)置ON。确认传输完成标志为ON，然后将#H_RecipeControlSend置OFF。
O：将位置ON/OFF。
?: 位自动置ON/OFF。

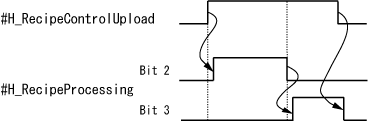

从控制器/PLC输出到人机界面
在#H_RecipeGroupID中保存配方组ID。
在#H_RecipeID中保存配方ID。
将#H_RecipeControlUpload置ON。读取控制器/PLC上对应于配方组ID和配方ID的数据并覆盖人机界面上的数据。
传输一旦完成，系统变量#H_RecipeProcessing的位3(接收完成标志)置ON。确认接收完成标志为ON，然后将#H_RecipeControlUpload置OFF。
O：将位置ON/OFF。
?: 位自动置ON/OFF。
传输处理的状态保存在#H_RecipeProcessing中。处理结果保存在#H_RecipeResultTransfer中。
不能同时处理#H_RecipeControlSend和#H_RecipeControlUpload。如果两者同时为ON，将执行向控制器/PLC的传输。
即使配方组ID或配方ID在传输过程中发生改变，也请在处理开始时使用#H_RecipeGroupID和#H_RecipeID的值。
