当使用自动传输从控制器/PLC向外部存储器进行传输时,可以自动为创建的新文件分配文件编号。要设置该功能,打开[CSV数据传输条件]对话框,点击[扩展设置]选项卡。
自动编号操作如下:
通过在外部存储器现有文件中具有最新时间戳的文件编号上加1的方式创建新文件名。

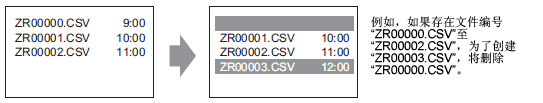

如果没有可用空间,将删除具有最旧时间戳的文件,并通过在最近保存的文件编号上加1来创建新文件。

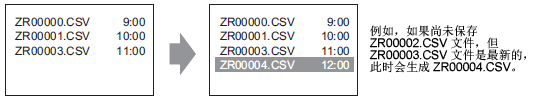

如果保存到外部存储器上的文件编号是不连续的,则会通过在现有文件中具有最新时间戳的文件编号上加1来创建新文件。

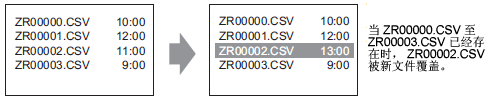

如果在自动编号模式下文件编号与时间戳不相符(当用手动传输覆盖文件时),将通过在最新文件编号上加1来创建新文件。
当使用自动编号时,请勿使用手动传输来分配文件编号(控制器/PLC到外部存储器)。否则那些自动编号的文件将被覆盖。
无论手动传输的时间戳如何,都会从最后自动编号的文件编号加 1 开始按顺序覆盖文件。
如果文件编号达到[结束],即使 [控制字地址]置OFF,也不会传输数据。要继续传输数据,可使用[循环]功能或指定[重新开始位地址]。

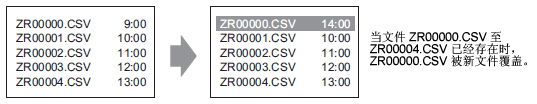

当启用[循环]功能时,在达到[结束]后,将从[开始]起覆盖数据,且传输会继续。
例如,当条件是:[开始] = 0,[结束] = 4
当使用重新开始位地址时
当达到[结束]且指定的[重新开始位地址]置ON时,那么下次[控制字地址]置ON时,[起始]文件被覆盖,之后的其他文件也被覆盖和传输。

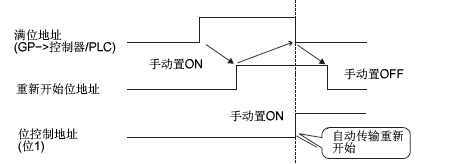

自动编号时序图
当创建了从[开始]到[结束]的文件时,[满位地址]置ON,自动传输结束。
要再次运行自动传输,请将[重新开始位地址]置ON,然后将[控制字地址]的位1置ON。将从[开始]起按顺序覆盖并创建文件。
当[重新开始位地址]置ON时,[满位地址]置OFF。确认[满位地址]为OFF状态,并将[重新开始位地址]置OFF。
当外部存储器中已经包含数量为结束编号的文件时,传输可能不会进行。当人机界面上电时,在将[控制字地址]中的位1置ON后,[满位地址]随即也置ON。但是,如果[重新开始位地址]置ON,在将[控制字地址]的位1置ON时,会从起始编号开始覆盖文件。
在执行传输操作前,应检查保存在外部存储器上的文件编号,还应检查[重新开始位地址]的状态。
