35.3.3 设置步骤 - 打印机直接连接到人机界面

配置设置，使用USB-PIO转换器连接人机界面和打印机。

1. 从[工程(F)]菜单中选择[系统设置]，然后点击[打印机]。


2. 配置要使用的打印机类型和输出端口。(例如，[类型] EPSON PM/Stylus 6色打印机，[端口] USB/PIO)



   • 如果端口正被另外一台设备使用，该框旁边会显示标志。请选择一个未被其他控制器/PLC使用的端口。

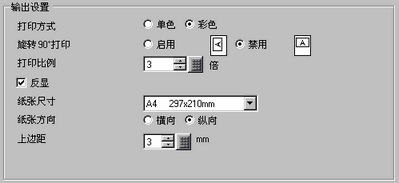

3. 配置输出设置。配置[打印方式]、[旋转90°打印]、[打印比例]、[反显]、[纸张尺寸]、[纸张方向]和[上边距]设置。

   打印机连接设置完成。
   用指定输出端口(USB/PIO)连接打印机和人机界面并为每种功能配置打印设置。打印机开始打印。



   • 对于单色机型，即使[打印方式]选择为[彩色]，也会采用单色打印。
