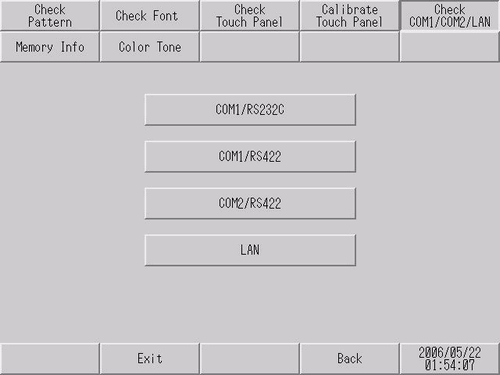

检查RS-232C、RS-422和网络通讯的发送和接收电缆。发生错误时请使用此检查。
检查COM1或COM2需要连接串口电缆。当运行正常时,屏幕上显示[OK]。如果有问题,屏幕上会显示错误消息。
GP-4100系列没有选择端子或模式的开关。
在GP-4107和AST-3211A(MPI)上不能检查COM接口。
使用IPC系列和SP5000系列开放型主机模块(SP-5B40)时,此项不显示。
COM1/RS232C
COM1/RS422
COM2/RS-232C
检查人机界面的COM2 RS-232C接口是否运行正常。
COM2/RS422
检查人机界面的COM2 RS-422接口是否运行正常。
LAN
检查内部回路。检查MAC地址。
如果GP没有LAN接口,该项目不显示。
如需检查COM1和COM2端口,请准备一根环回电缆。 更多信息,请参阅下面的内容。
M.8.3 检查COM1/COM2/LAN
