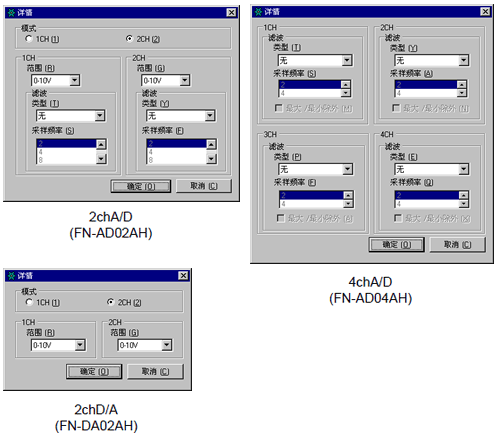

31.4.3.3 模拟模块设置详情

模式

在两通道模拟模块中选择[2CH]或[1CH] 。

范围

在两通道模拟模块中设置范围。

0-10V:0~4095

0-20mA:0~4095

4-20mA:0~4095

0-5V:0~4095

1-5V:0~4095

0-10V:0~4095

-5-5V:-2047~2047

-10-10V:-2047~2047

0-20mA:0~4095

4-20mA:0~4095

类型

选择滤波类型。

• 两通道模拟

无、移动平均

• 4通道模拟

无、单纯平均、移动平均

有关滤波的详细信息，请参阅“Flex Network模拟模块用户手册，2.4 模拟/数字转换”。

采样频率

选择A/D转换的样本数。将过滤类型设置为[无]时，可以选择该选项。

• 2通道模拟

2/4/8/16/32/64

• 4通道模拟

2/4/8/16/32/64/128/256/512/1024/2048/4096/8192/16384/32768/65536

最高/最低除外

指定是否删除样本数据中的最大和最小值。如果将A/D转换的样本数设置为4个以上，就可以选择该选项。
