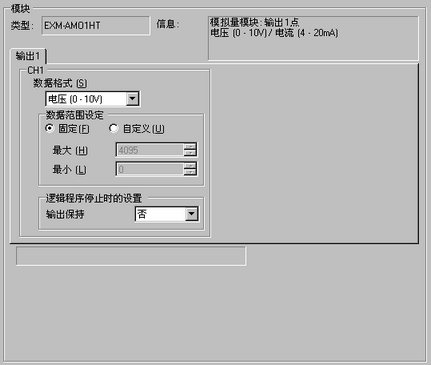

31.6.2.7 外部驱动程序 - 模拟输出模块(1点)

输出(CH1)

配置模块模拟输出端子的设置。

数据格式

从[电压(0-10V)]或[电流(4-20mA)]中选择模拟输出的数据类型。

固定

电压和电流输出设置的模拟值将显示为0至4095范围内的对应值,如下所示。

用户定义(最大/最小)

电压和电流输出设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。

可用值如下。

上限最小至32767

最小值:-32768至最大

保留输出

选择当逻辑程序停止时是否保留输出值。选择[启用],即使逻辑程序停止时也会保留输出值。
