输入(CH1至CH8)

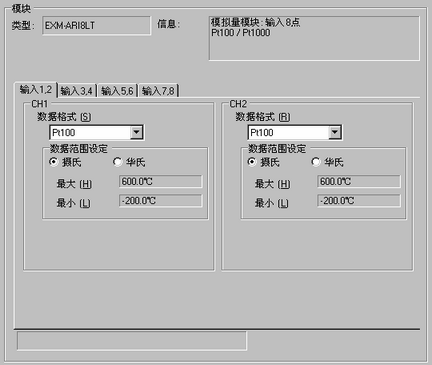

配置模块的模拟输入端子设置
数据格式
从[禁用]、[Pt100]或[Pt1000]中选择数据类型。
当[数据格式]设为[禁用]时,[数据范围设置]应被设为默认值。
Pt100摄氏度/华氏度
PT100的温度范围如下所示。
摄氏度
显示值(-2000至6000)是输入值(-200.0°C至600.0°C)的10倍。
华氏度
显示值(-3280至11120)是输入值(-328.0°F至1112.0F°)的10倍。
Pt1000摄氏度/华氏度
PT1000的温度范围如下所示。
摄氏度
显示值(-500至2000)是输入值(-50.0℃至200.0℃)的10倍。
华氏度
显示值(-580至3920)是输入值(-58.0°F至392.0F°)的10倍。
