31.6.2.5 外部驱动程序 - 模拟输入模块(4点)

输入

从[电压]、[电流]或[温度]中选择数据格式类型,以进入模块的模拟输入端子。

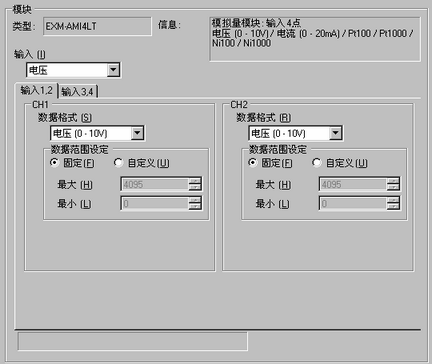

当输入中选择[电压]时

输入

配置模块的模拟输入端子设置

数据格式

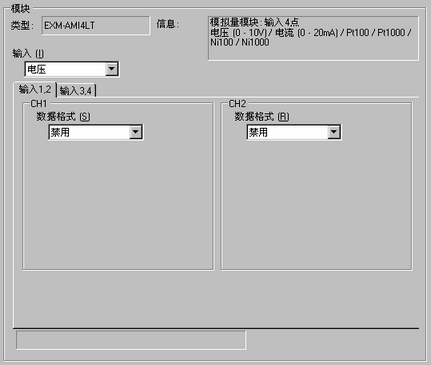

从[禁用]或[电压(0-10V)]中选择模拟输入的数据格式。

  • 在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]的值将被设为默认值。

固定

电压输入设置的模拟值将显示为0至4095范围内的对应值,如下所示。

  • 当[数据格式]里选择[禁用]时,此项不会显示。

自定义(最大/最小)

电压输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。可用值如下。

最大值:最小至32767

最小值:-32768至最大

  • 当[数据格式]里选择[禁用]时,此项不会显示。

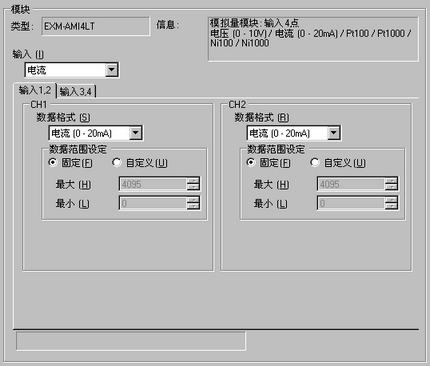

当输入中选择[电流]时

输入(CH1至CH4)

配置模块的模拟输入端子设置

数据格式

从[禁用]或[电流(0-20mA)]中选择模拟输入的数据格式。

  • 在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]的值将被设为默认值。

固定

电流输入设置的模拟值将显示为0至4095范围内的对应值,如下所示。

  • 只有在[数据格式]中选择[电流(0-20mA)]时,此项才会显示。

自定义(最大/最小)

电流输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。可用值如下。

最大值:最小至32767

最小值:-32768至最大

  • 只有在[数据格式]中选择[电流(0-20mA)]时,此项才会显示。

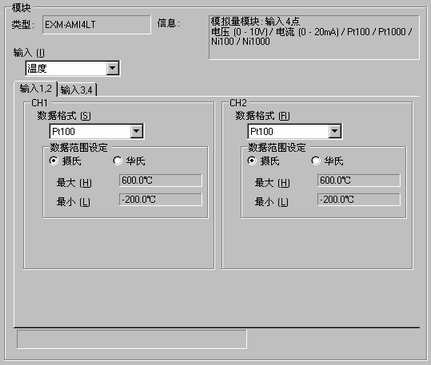

当输入中选择[温度]时

输入

配置模块的模拟输入端子设置

数据格式

从[禁用]、[Pt100]、[Pt1000]、[Ni100]或[Ni1000]中选择数据类型。

  • 在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]的值将被设为默认值。

摄氏度/华氏度

温度范围如下所示。

显示值(-2000至6000)是输入值(-200.0°C至600.0°C)的10倍。

显示值(-3280至11120)是输入值(-328.0°F至1112.0F°)的10倍。

显示值(-500至1500)是输入值(-50.0℃至150.0°C)的10倍。

显示值(-580至3020)是输入值(-58.0°F至302.0°F)的10倍。
