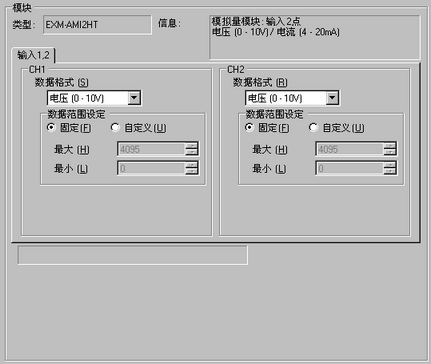

输入(CH1至CH2)
配置模块的模拟输入端子设置
数据格式
从[禁用]、[电压(0-10V)]或[电流(4-20mA)]中选择模拟输入的数据格式。
在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]的值将被设为默认值。
固定
电压和电流输入设置的模拟值将显示为0至4095范围内的对应值,如下所示。
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
用户定义(最大/最小)
电压和电流输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。可用值如下。
最大值:最小至32767
最小值:-32768至最大
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
