输入

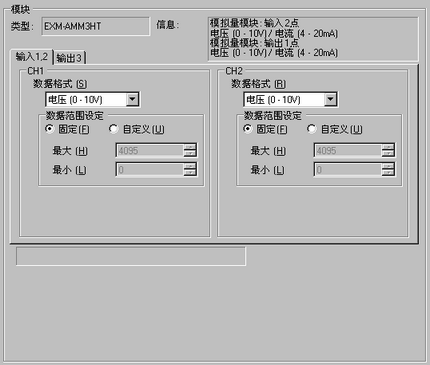

配置模块的模拟输入端子设置
数据格式
从[禁用]、[电压(0-10V)]或[电流(4-20mA)]中选择模拟输入的数据格式。
在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]的值将被设为默认值。
固定
电压和电流输入设置的模拟值将显示为0至4095范围内的对应值,如下所示。
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
用户定义(最大/最小)
电压和电流输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。
可用值如下。
最大值:最小至32767
最小值:-32768至最大
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
输出
配置模块模拟输出端子的设置。
数据格式
从[禁用]、[电压(0-10V)]或[电流(4-20mA)]中选择模拟输出的数据格式。
在[数据格式]中选择[禁用]时,[用户定义(最大/最小)]和[保持输出]的值将被设为默认值。
固定
电压和电流输出设置的模拟值将显示为0至4095范围内的对应值,如下所示。
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
用户定义(最大/最小)
电压和电流输出设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。
可用值如下。
最大值:最小至32767
最小值:-32768至最大
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
保留输出
选择当逻辑程序停止时是否保留输出值。选择[启用],即使逻辑程序停止时也会保留输出值。
只有当 [数据格式]中选择[电压 (0-10V)]或[电流 (4-20mA)]时,这才会显示。
