31.1.1.2 通过拖放从地址窗口映射到I/O端子

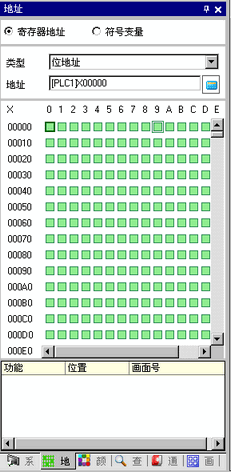

1. 选择[地址设置]选项卡，打开[地址设置]窗口。




   • 如果工作区上未显示[地址设置]选项卡，可在[查看(V)]菜单中选择[工作区(W)]，然后点击[地址设置(A)]。

2. 选择[符号变量]，并在[类型]中选择[位变量]。

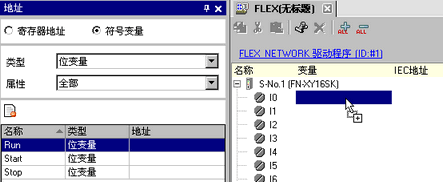

3. 该表列出了[类型]为[位变量]的地址。在列表上，将“Start”拖拉到您想映射该变量的指令操作数上。
   当指针从变为时，松开鼠标。


4. 该地址将被映射，同时将显示I/O地址(IEC地址)。
