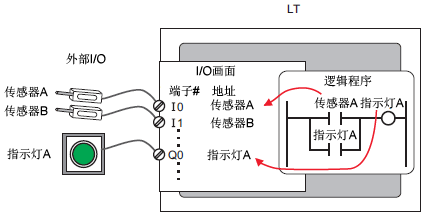

31.5.1 映射输入/输出(LT系列)

端子结构

为标准输入/输出和特殊输入/输出(高速计数器和PWM输出等)分配的端子不同。

• 标准输入端子：

X8 - X11(LT-3200系列)
X8 - X15(LT-3300系列)
X8 - X19 (LT4000系列(DIO机型))
X8 - X11(LT4000系列(模拟机型))

• 标准输出端子：

Y4 - Y5(LT-3200系列)
Y4 - Y15(LT-3300系列)
Y4 - Y11(LT4000系列(DIO机型))
Y4 - Y7(LT4000系列(模拟机型))

• 标准输入/输出和特殊输入/输出通用的端子：

X0 - X7，Y0 - Y3(LT3000系列)
X0 - X7(LT4000系列)

• 特殊I/O输出端子：

Y0，Y1(LT4000系列)

LT-3200系列

LT-3300系列

LT4000系列(DIO机型)

LT4000系列(模拟机型)
