该功能显示脉冲输出的错误状态,如输出脉冲频率和输出脉冲数量错误等。如果系统变量(#L_IOStatus[1])中的错误代码为101或103,可以从系统变量#L_ExIOSpParmErr中确认错误状态。监视位根据您为其分配脉冲输出的CH的不同而有所不同。
在更改特殊输入/输出参数时,如果定义的值超出了有效范围,通过使用已设置参数,操作可以继续。
但是,由于系统中保存了一个无效值,请务必将它更改为有效值。
如果您用无效值重启LT(转入离线、复位或关闭电源),操作将使用在GP-Pro EX中设置的初始值。

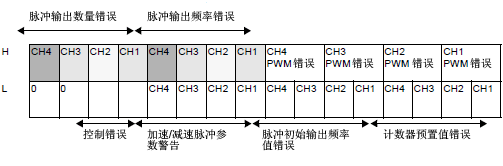

#L_ExIOSpParmErr
脉冲输出频率错误
a:CH1脉冲输出频率错误 |
[1]: 频率错误,[0]:正常 |
b:CH2脉冲输出频率错误 |
[1]: 频率错误,[0]:正常 |
c:CH3脉冲输出频率错误 |
[1]: 频率错误,[0]:正常 |
d:CH4脉冲输出频率错误 |
[1]: 频率错误,[0]:正常 |
脉冲输出数量错误
a:CH1脉冲输出数量错误 |
[1]: 脉冲数量错误,[0]:正常 |
b:CH2脉冲输出数量错误 |
[1]: 脉冲数量错误,[0]:正常 |
c:CH3脉冲输出数量错误 |
[1]: 脉冲数量错误,[0]:正常 |
d:CH4脉冲输出数量错误 |
[1]: 脉冲数量错误,[0]:正常 |
控制错误
a:脉冲输出控制错误 |
[1]: 出现异常频率限制;[0]:正常 |
