30.12.3 更改PID指令的设置值

可以在监控[PID监控]窗口中的值的同时调整PID指令的设置值。

更多详情，请参阅设置指南。
30.15.2.2 PID监控

运行在线监控。

30.12.1 在线监控步骤

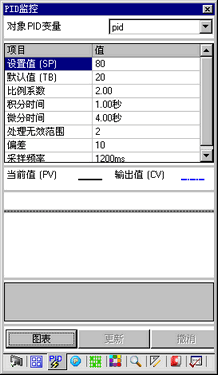

在[查看(V)]菜单中选择[工作区(W)]，然后点击[PID监控(M)]。然后将显示[PID监控]窗口。
在[对象PID变量]中选择您想监控的PID变量。PID指令设置将显示在图表中。
您可以在观察图表的同时更改设置值。
当设置值被更改时，数据被写至如下设备。

画面上的项目	保存在	注释
对象PID变量	无	显示所选择的PID变量。
设定值(SP)	操作数S1	只有当指令操作数是变量时才可以更改。
默认值 (TB)	操作数S3	只有当指令操作数是变量时才可以更改。
比例系数	变量格式**.KP 地址格式U_**.KP	设定值(x1000)。
积分时间	变量格式**.IT 地址格式U_**.IT	设定值(x1000)。
微分时间	变量格式**.DT 地址格式 U_**.DT	设定值(x1000)。
处理无效范围	变量格式**.PA 地址格式U_**.PA
偏差	变量格式**.BA 地址格式U_**.BA
采样频率	变量格式**.ST 地址格式U_**.ST

点击[更新]以更新图表。
点击[图表]来更改图表显示的上限、下限和显示宽度设置。
