30.14.6.2 调用逻辑部件

可以调用已注册的逻辑部件并在正编辑的逻辑程序中插入该部件。

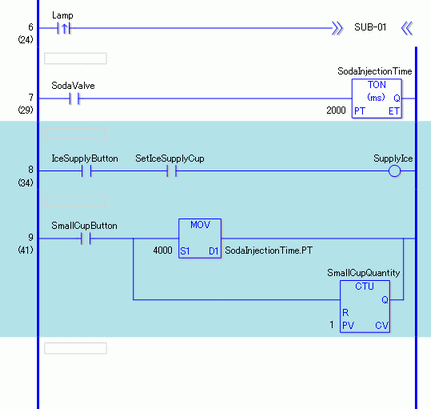

在逻辑程序中插入行部件

1. 选择一个行，部件或行部件(母线、指令等)将被插入到该行下。


2. 从[逻辑(L)]菜单，指向[部件(M)]，并点击[加载(P)]。将弹出[加载部件]对话框。

3. 选择[行部件]并从[部件名称]中选择要插入的行部件，然后点击[加载]。




   • 通过在[符号变量名称的前缀]中输入文本，可以避免变量名称的重叠。
     如果加载逻辑程序时发生了符号变量名称的重叠，变量类型可能会发生改变。
     这时，会将输入的文本添加到行部件的符号变量名称前，然后再插入到正编辑的逻辑程序中。
     例如，当在[符号变量名称的前缀]中输入“ALine”时：

     	行部件	在插入逻辑程序后
     符号变量名称	Switch1	ALineSwitch1

4. 该行部件被插入。

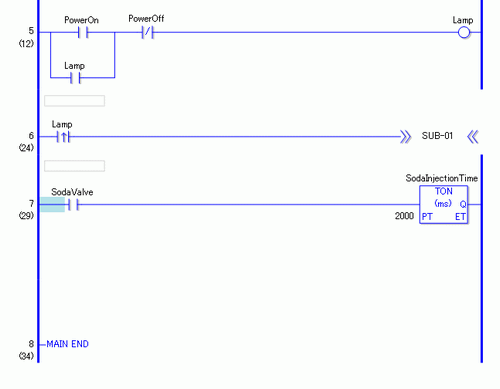

添加子程序部件

1. 从[逻辑(L)]菜单，指向[部件(M)]，并点击[加载(P)]。将弹出[加载部件]对话框。

2. 选择[子程序部件]和[部件名称]。选择[子程序部件]，然后选择[部件名称]、[子程序名称]，然后点击[加载]。


3. 具有所选子程序名称的子程序画面将被添加。
